Expérimentations autour d'un tube intensificateur P8079HP

[turbojf]

Salut la compagnie,

Hier, j'ai repris mes travaux grâce à l'arrivée des bouchons en diamètre 80.
Je me suis focalisé sur la sortie du tube, et en essayant divers oculaires, mon choix c'est porté sur le 30 mm en 2" de chez Kepler, celui livré avec le Dobson.

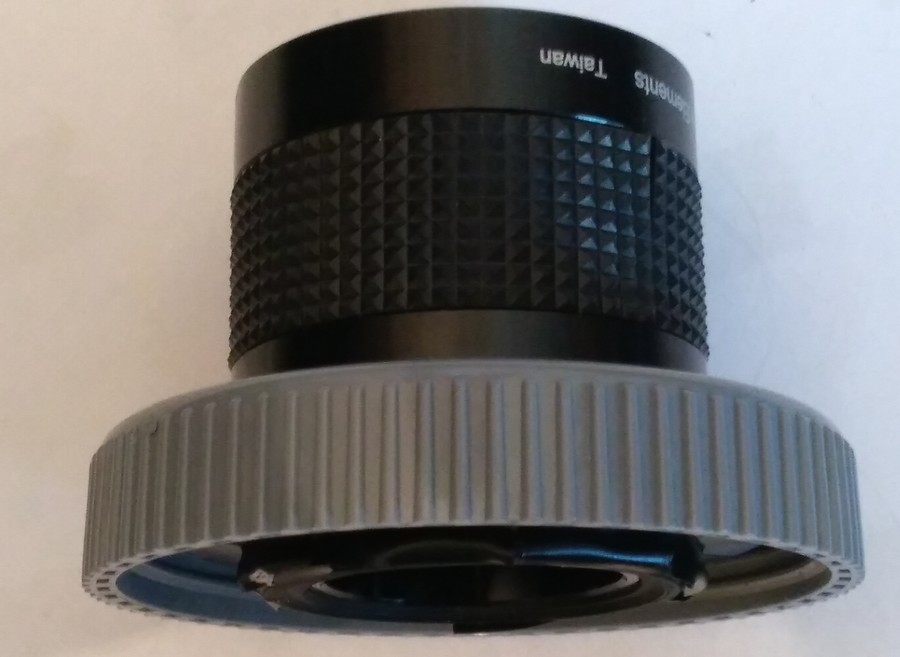

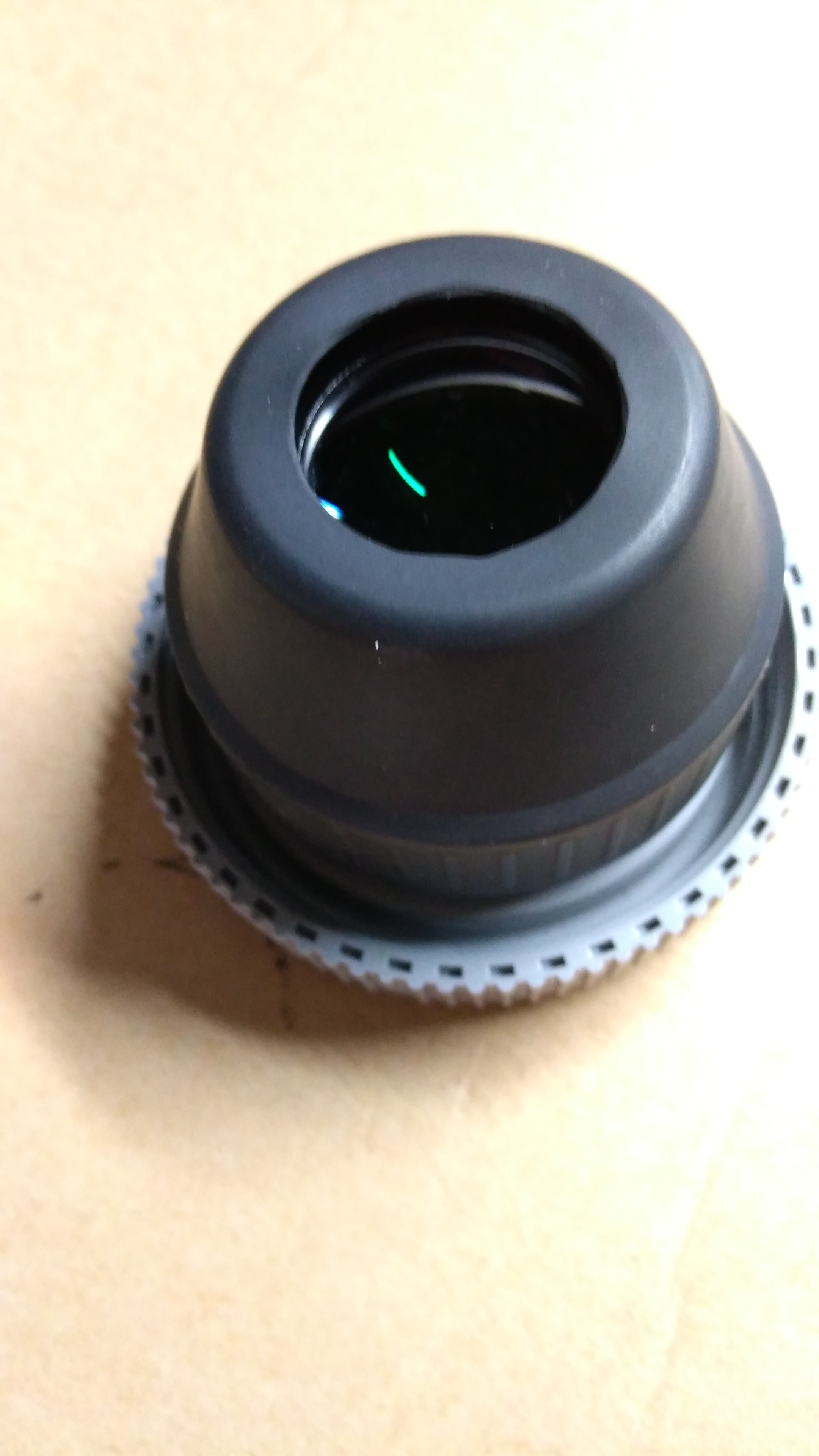

Ce beau 30 mm une fois retourné, débarrassé de sa juppe, permet d'obtenir une MAP, quand on le dispose contre l'écran au phosphore.
Mais comment le maintenir?

Simplement grâce à sa bonnette

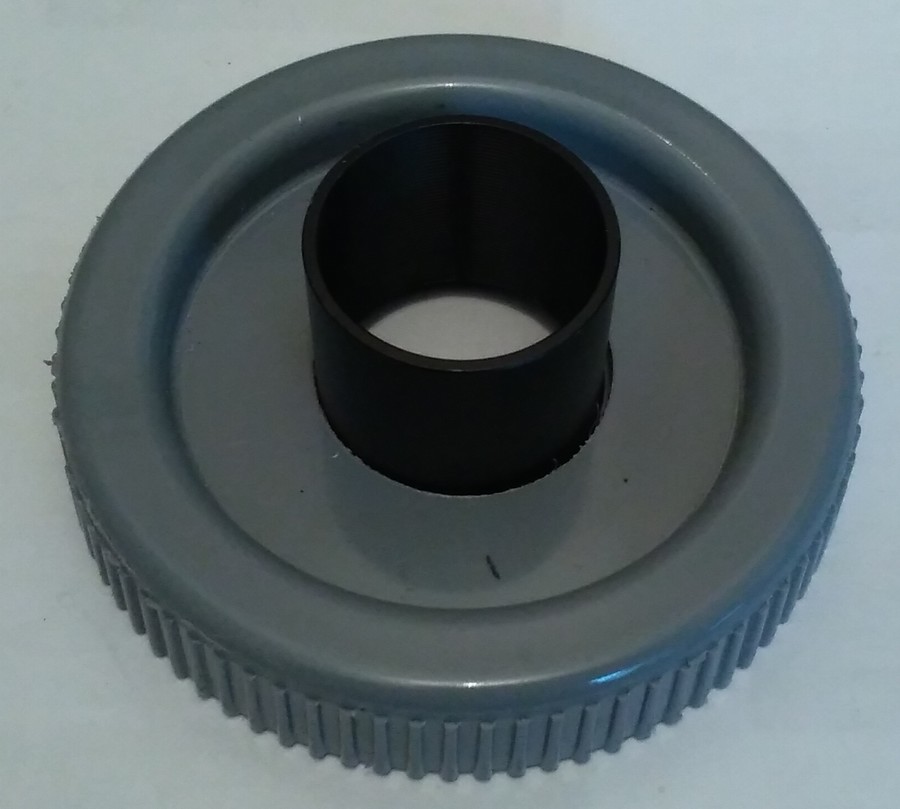

que l'on retrousse à l'arrière du bouchon.


un peu de ruban adhésif pour immobiliser le tout

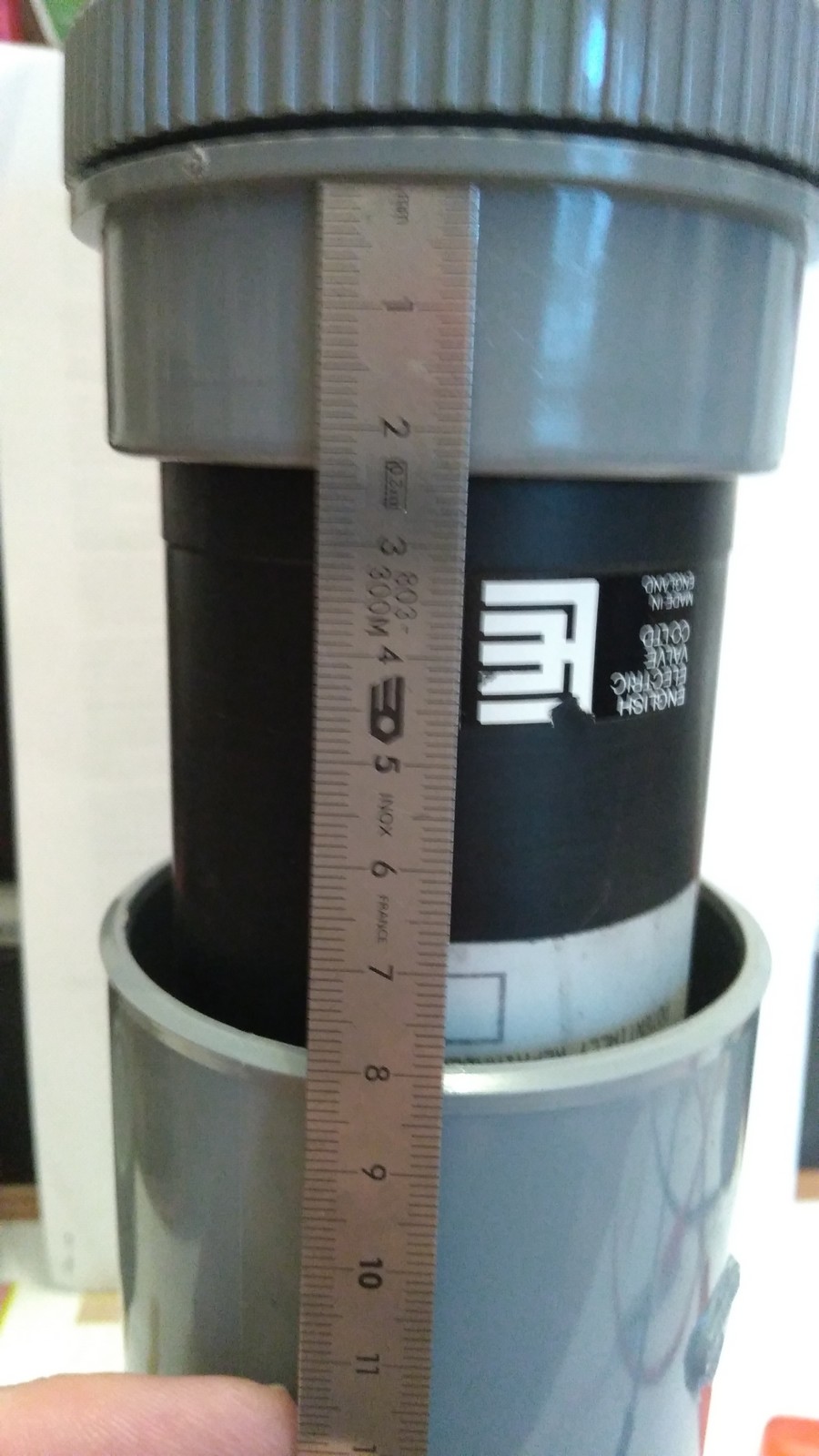

mesure avant la découpe du tube central, j'enlève 5mm, il faut éviter que les deux manchons ne viennent en contact.

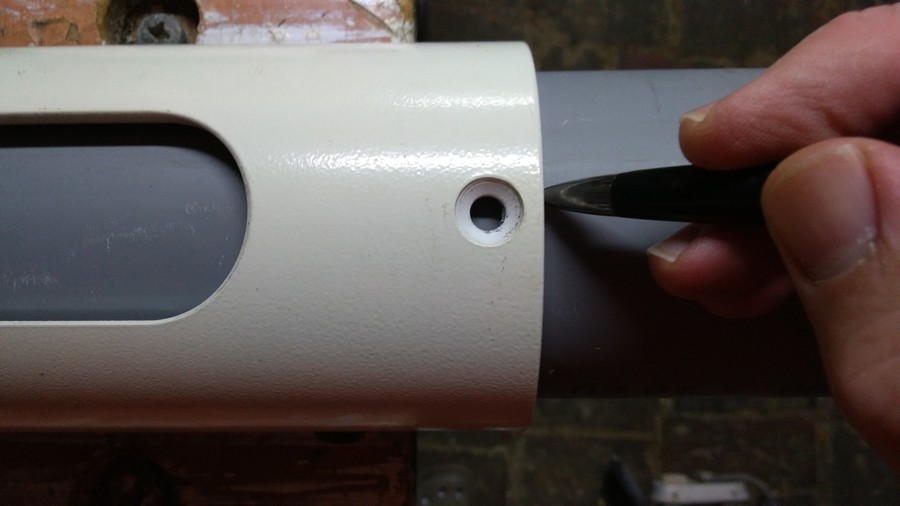

traçage

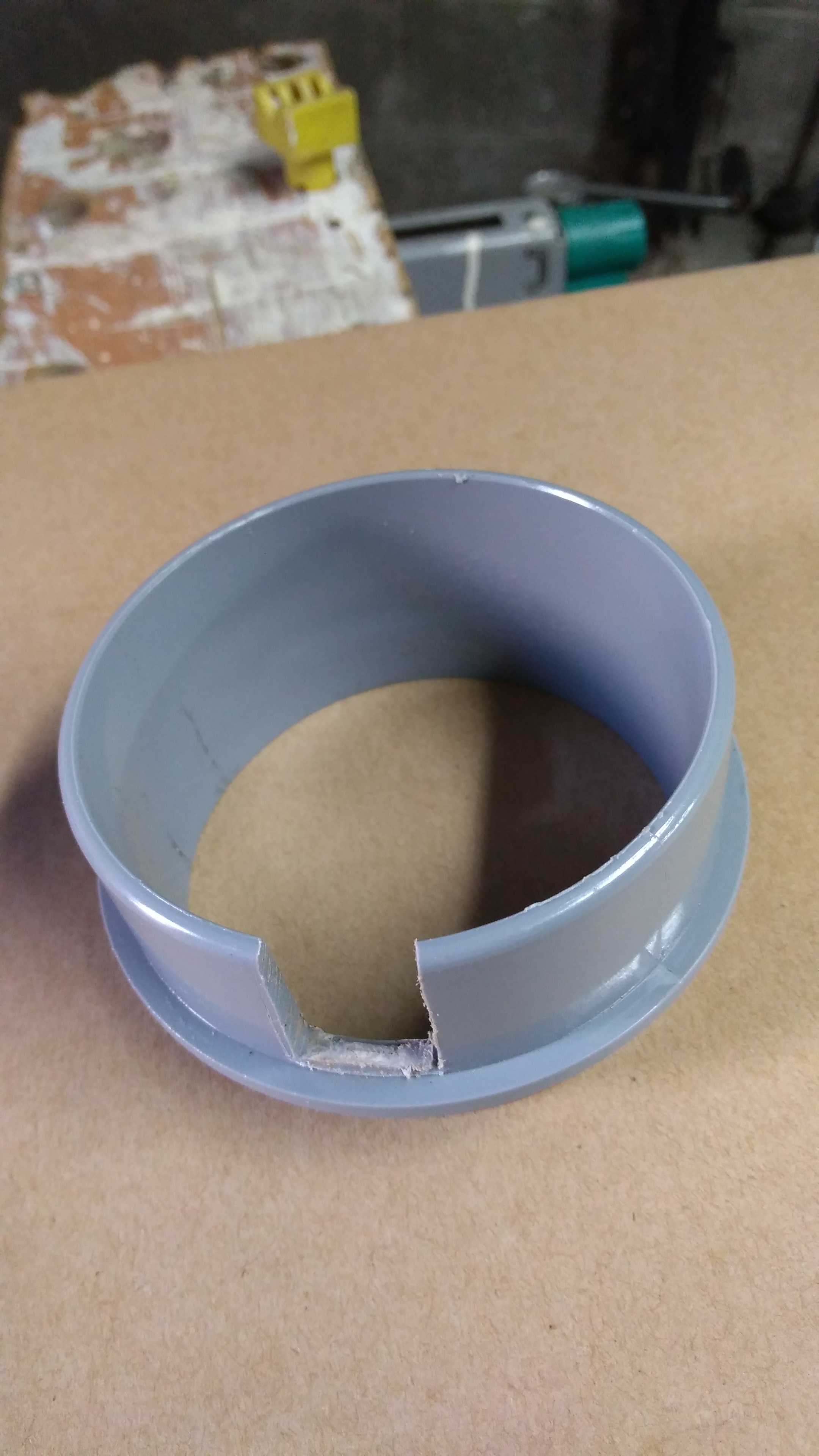

découpe

collage partiel, de manière à autoriser quelques réglages

A suivre

[ouki]

@turbojf tu es un bricoleur hors pair et genial.

Super montage.

Vais tester mon vieux 28 mm
Voir mon 32 sinon je prendrais le même que le tiens.

Nickel le communautaire

[turbojf]

Coucou tout le monde.
En bricolant hier, j'ai constaté que j'étais passé à coté d'une évidence. Sachez que coté entrée, je me suis vraiment compliqué la vie en utilisant une bague T2.
J'ai ainsi découvert que l'adaptateur T2 vers coulant 31.75 se centre parfaitement sur la fenêtre d'entrée du tube.
Au final, en perçant le bouchon PVC à 32mm, je supprime 2 pièces et j'évite l'interférence avec le fil soudé sur la masse. Il faut par contre au vissage de l'un des deux couvercles, veiller à ne pas trop contraindre le tube intensificateur.
Et puis, il me sera facile de passez d'un bouchon avec objectif photo à un autre bouchon comprenant adaptateur T2/31.75mm.
Oculaire ou monoculaire, au gré des envies.

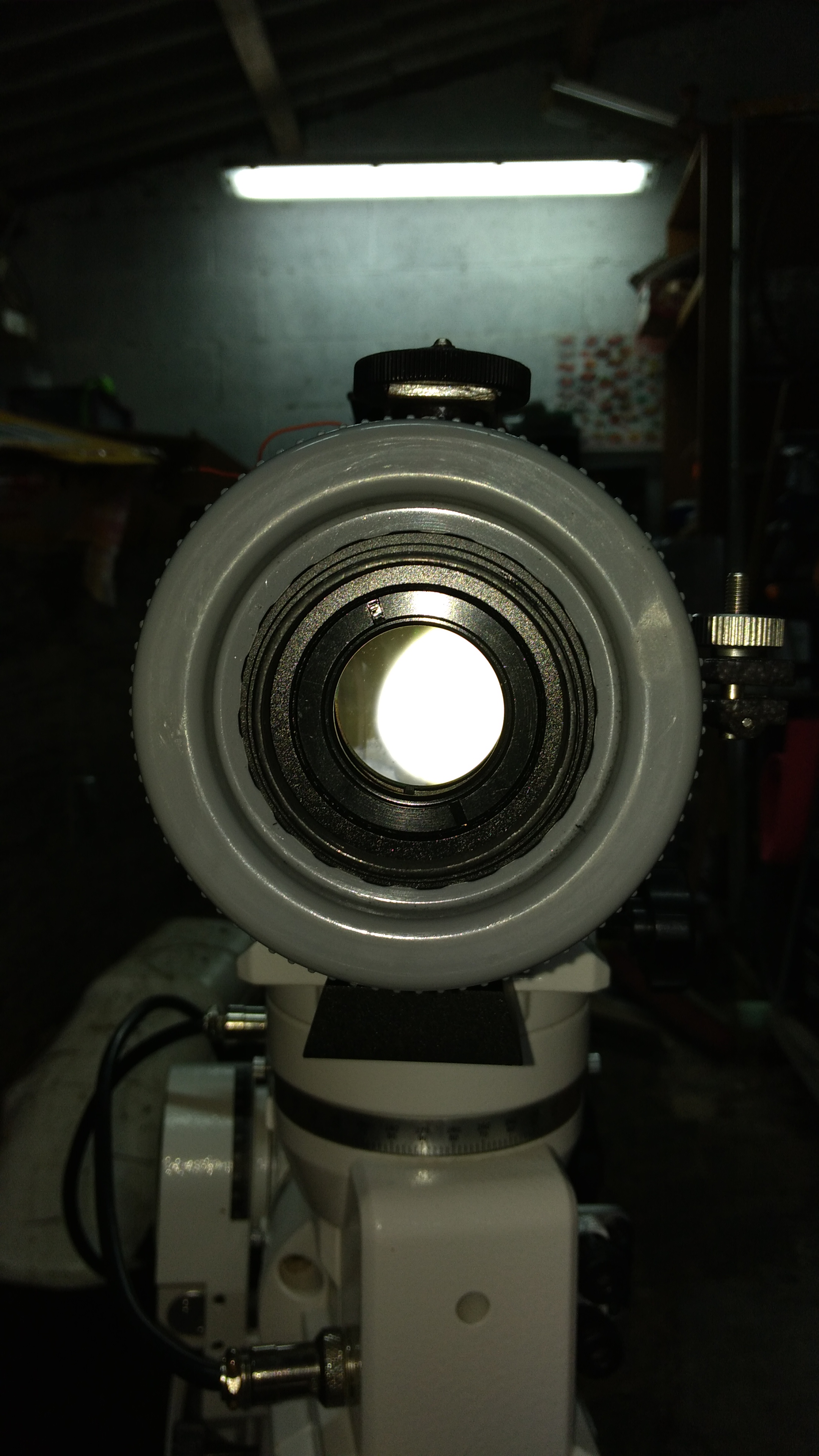

Quelques photos pour illustrer.






[Lambda]

Turbojf, superbe adaptation comme d'hab! ouahouu!!!

Pour le kepler en 2", 30 mm, c'est ce que j'ai utilisé au tout début avec mon premier P8079HP. Par contre, tu devrais pouvoir obtenir une bonne mise au point en position normale:

je me suis rendu compte que sans sa jupe, il se "vissait" ou glissait un peu en force sur l'une des rainures en caoutchouc de la flasque circulaire autour de l'ecran, sans plus de ceremonie et ainsi je beneficice de la definition de l'oculaire monté normalement, sans distortion ajoutée...

Alors, il est vrai que la latitude de mise au point est très limitée, mais la profondeur de champ est suffisante de façon générale pour légèrement pouvoir ajuster la position de l'oculaire sur la flasque en caoutchouc du tube.

J'avais essayé comme toi aussi à l'envers, pour avoir plus de latitude de mise au point, mais le champ apparent obtenu était moins satisfaisant pour moi, je trouvais...

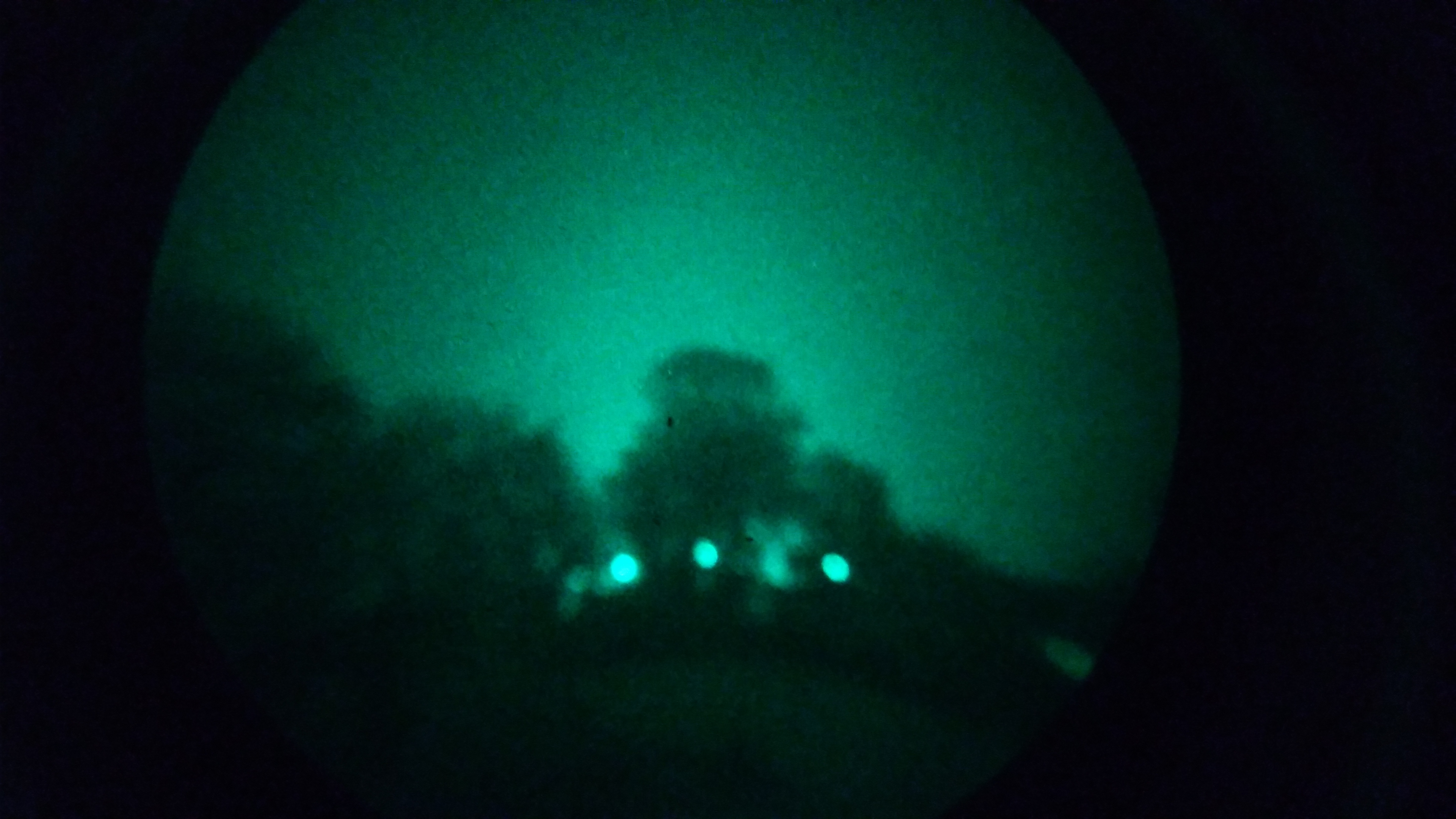

exemples en images...



En tout cas, beau boulot encore une fois!

à+,
Lambda

[turbojf]

Merci @Lambda .
Je viens de positionner le 30mm comme tu me l'as précisé, et c'est vrai qu'il s'accomode bien de la rainure la plus grande du flasque caoutchouteux.
Etant donné que le ciel n'est toujours pas exploitable, j'ai opté pour démarrer les essais avec un zoom photo.
Depuis environ une vingtaine d'année, je stocke pon premier reflex avec ses objectis et zoom de l'époque. Inutile donc de trainer chez Emaüs, j' ai déjà ce qu'il me faut.

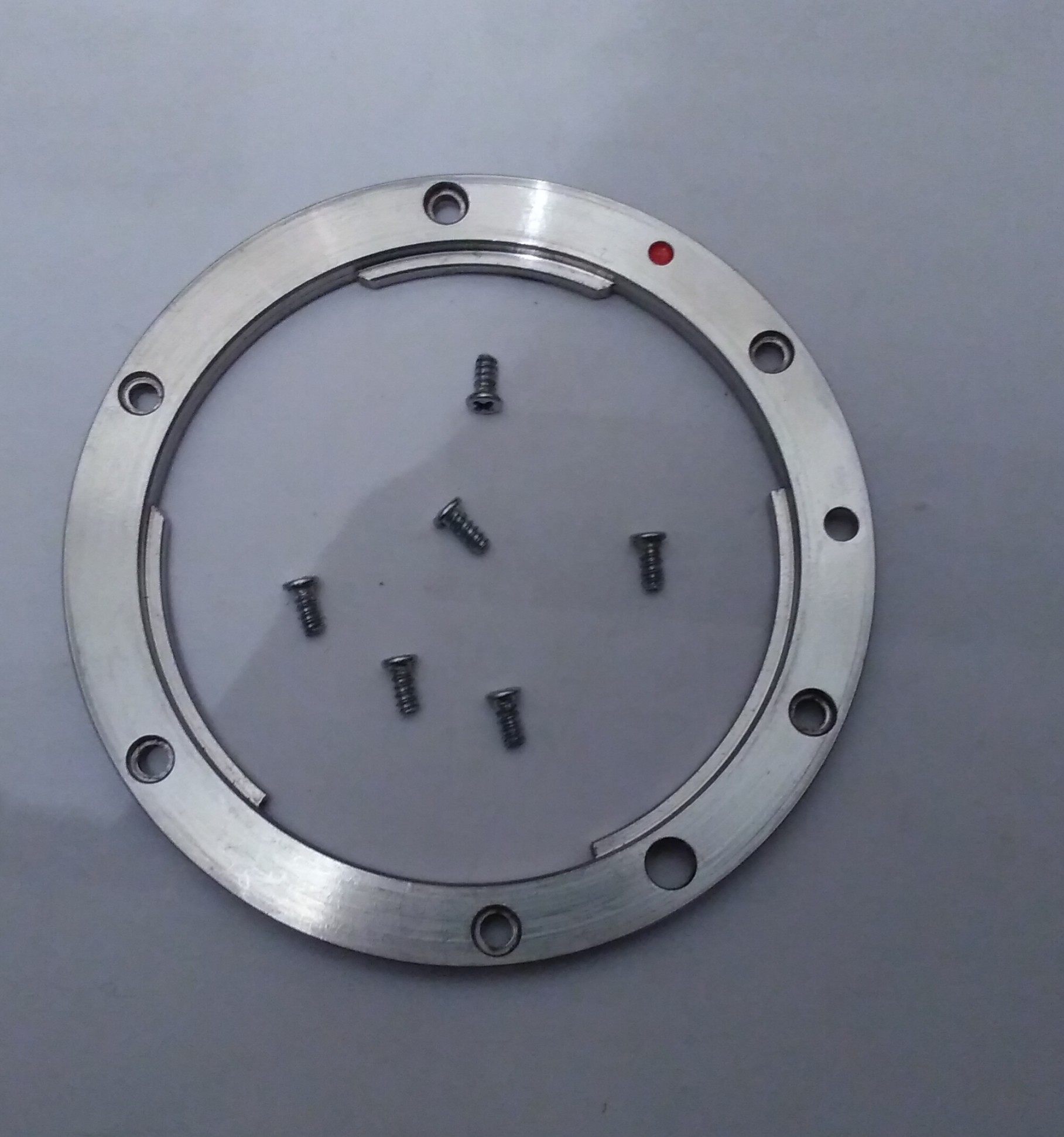

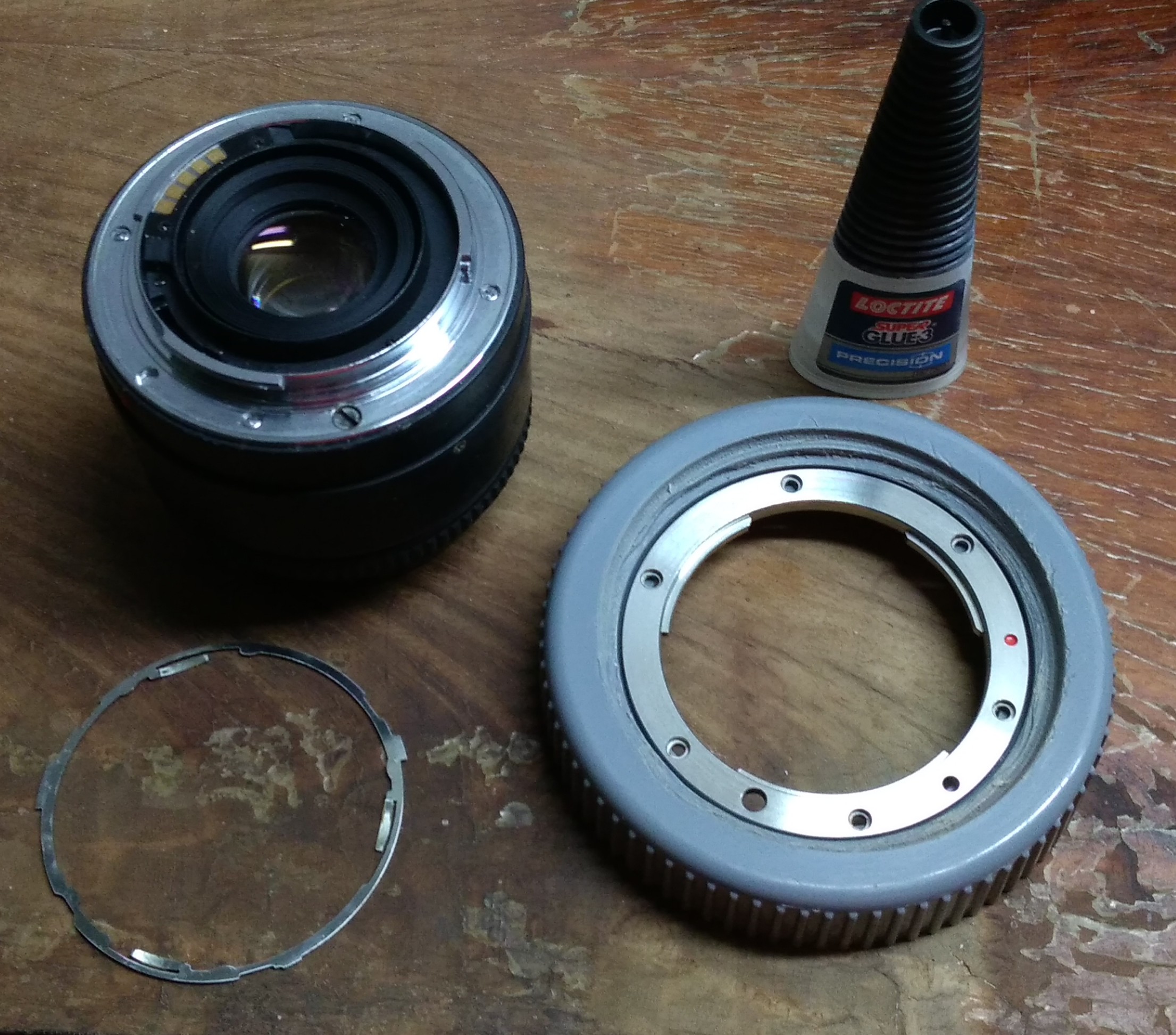

Je prélève la bague T2.

que j'installe simplement par collage, sur un autre bouchon D80.

. J'en profite pour enlever la lamelle ressort, identique à celle qui m'a causé bien des tracas avec la bague EOS de l'hypercam.

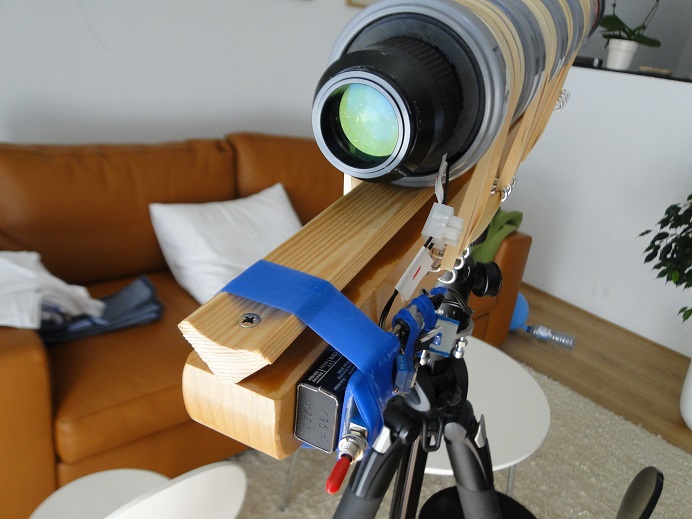

En vue des essais, je monte le tout sur une queue d'arronde, avec deux colliers.

.
Enfin je termine par l'ajout d'un bloc de 4 piles auquel j'associe un interrupteur.

Mise en route, le petit sifflement caractéristique de la haute tension se fait entendre, je passe l'engin par le velux, et je commence à voir l'invisible. J'avoue avoir positionné le zoom 35-70 au pif par rapport à la fenêtre du tube, et je constate rapidement qu'il faut que je recule l'optique de facile 20mm. Ok, heureusement que je n'avais pas collé l'intégralité des éléments en PVC.
J'ai aussi pu constater, l'écart d'acuité visuelle entre mon oeil gauche et moi oeil droit. La MAP coté oculaire une fois figée, elle ne le sera que pour un oeil.

A+

[ouki]

@turbojf alors moi je dis je ne sais même plus ce que j'ai a dire ....
Quel créativité quel genie.
Un @Lambda bis.

Tainnnnn les rois de la plomberie astro
Tainnn démonter la bague de boitier c'est plutôt couillu .
A passage j'en cherche une de canon j'ai bien du mal a en trouver.

Franchement félicitations

C'est top notre petit projet quand même on s'éclate.

Aller je vais a l'attelier j'ai un rocker sur le feu

[Guimby]

Top l'idée de la bague. Je retiens!

[Lambda]

Et voilà, turbojf, tu y es!

C'est quand meme sympa, utilise comme ça, version "toute simple"....

Excellent le coup de la bague..... J'ai un fleemarket à côté ou pas mal de vieux boitiers sont en vente pour 3 francs six sous..... vais voir ça de plus près!

Merci et à+!

Lambda

[manu33]

Bravo Mister JF, ça avance ou même quasi fini, maintenant faut de la bonne météo!!!


Manu

[turbojf]

Merci à tous pour vos compliments,
Aujourd'hui, j'ai repris les outils pour m'intéresser à la sortie du tuyau. @Steph
Même si le rendu visuel était acceptable avec l'oculaire Kepler de 30mm, je trouvais ça pas vraiment formidable. Suivant tes conseils @Lambda, je l'ai mis à l'endroit, ..... puis de nouveau à l'envers, sans obtenir pleine satisfaction.

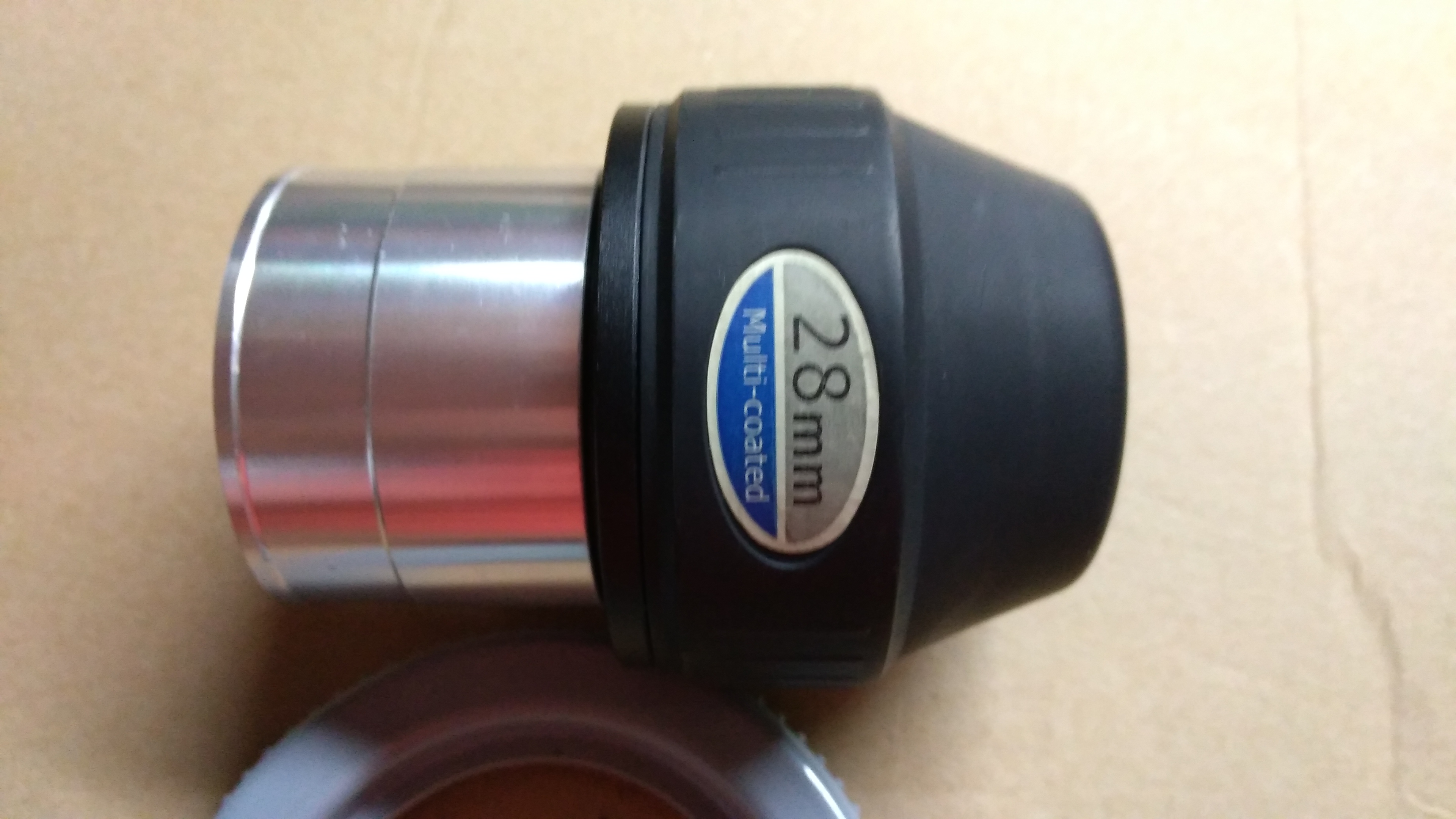

Cependant, dans mon armoire astro, s'ennuie au bout du MAK 180, un 2" 28mm SkyWatcher, que j'ai tendance à délaisser au profit d'un 2" 40mm pour le ciel profond et d'une bino pour le lunaire.

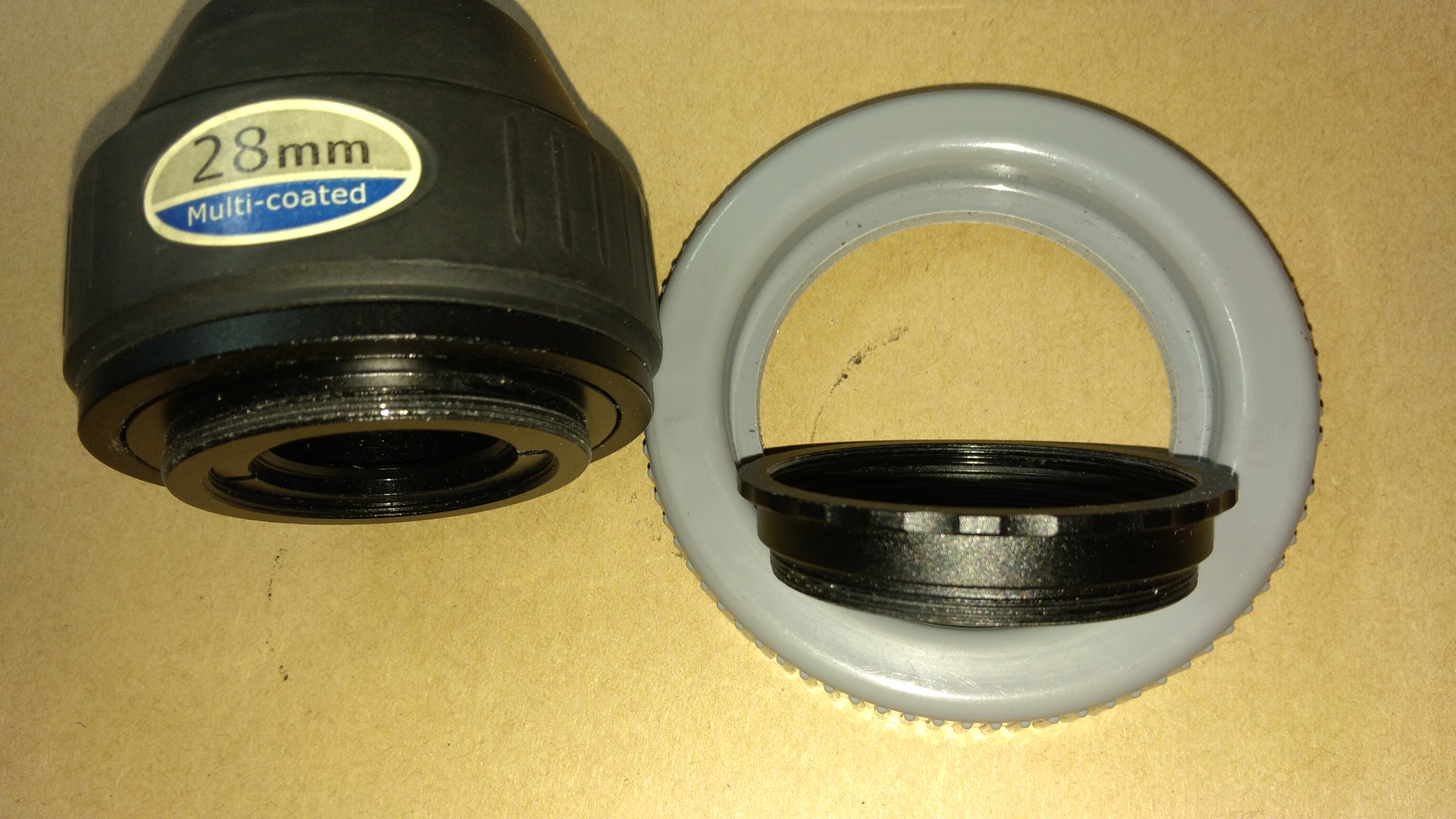

Et bien, monté à l'envers, la grosse bonnette contre le flasque du tube intensificateur, le résultat est surprenant, la MAP est excellente, par simple contact.
Je me suis alors empressé de l'installer, sur un bouchon PVC. Coup de bol, j'ai même recyclé une bague achetée par erreur, qui me sert d'écrou de serrage.

[turbojf]

Et puis j'ai pu singer maître @ouki grâce à cette bague miracle, munie d'un filetage à son extrémité.

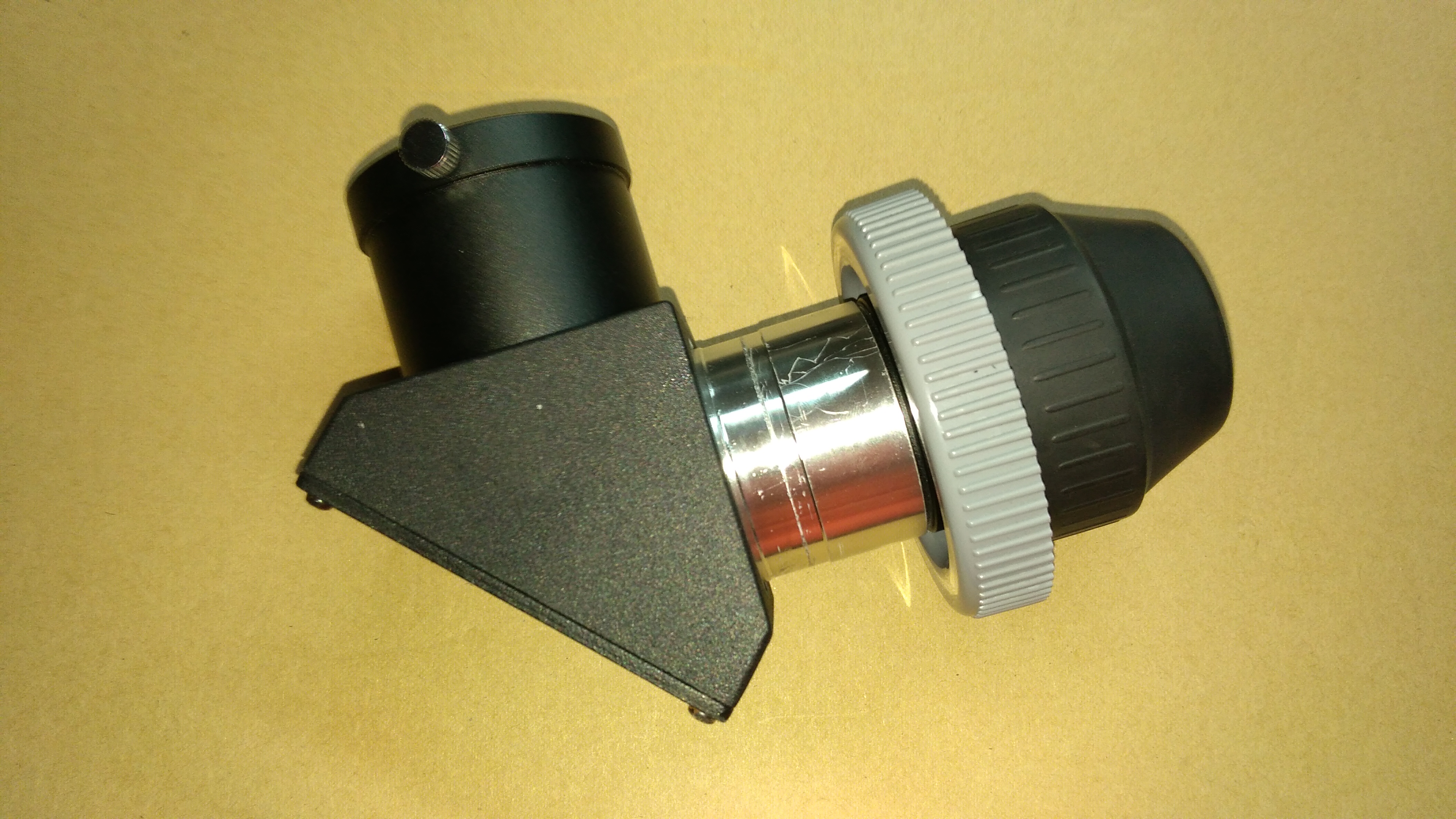

Au prix d'une réduction du champ visuel, il est possible d'observer de manière plus confortable avec le montage ci-dessous:

Le tube noir ne sert qu'à recevoir un bouchon pour le remisage. Ce tube, une fois dévissé, notre oeil peut venir se placer directement au-dessus du mirroir.

[turbojf]

Voir de ses yeux vus, c'est bien, mais comment partager avec les copains.

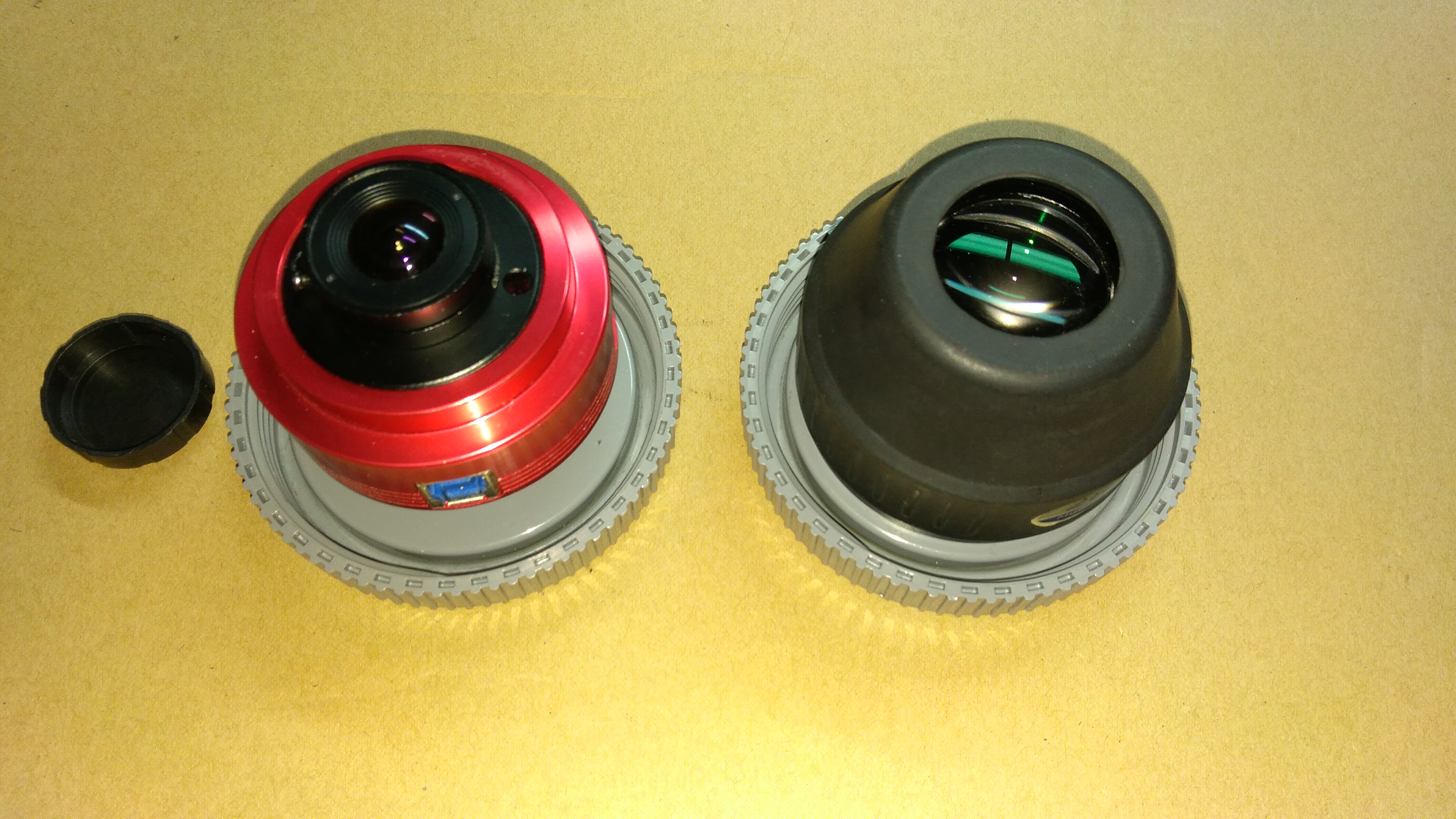

Un camescope, un hybride, un APN, un reflex, il me semble avoir mieux dans mes tiroirs:

[turbojf]

[Guimby]

[Ubuntu]

superbe montage

[ouki]

Oula grosse monté en puissance.

Avec @turbojf tca déménage CHAUD DEVANTTTTTTTTTT.

Super ben dis donc tu es fertile.

grâce à cette bague miracle

Ca tombe je bosse aussi avec ce fameux LET 28 qui as fort mauvaise presse.
Par le plus grand des hasard as tu ma référence de cette bague Miracle.

Elle est top cette bonnette

C'est encourageant surtout que j'etait sur le montage de la zwo 224 bon en un peu plus simple avec une modeste équerre là le chassi de la zwo avec filetage arriere est un regal pour les ingénieurs en herbe idem avec l'l'objectif all sky mais je pense qu'avec les objectifs ccdtv ce devrais etre pas mal non plus

Nous sommes proche de la config idéale avec la cam astro.

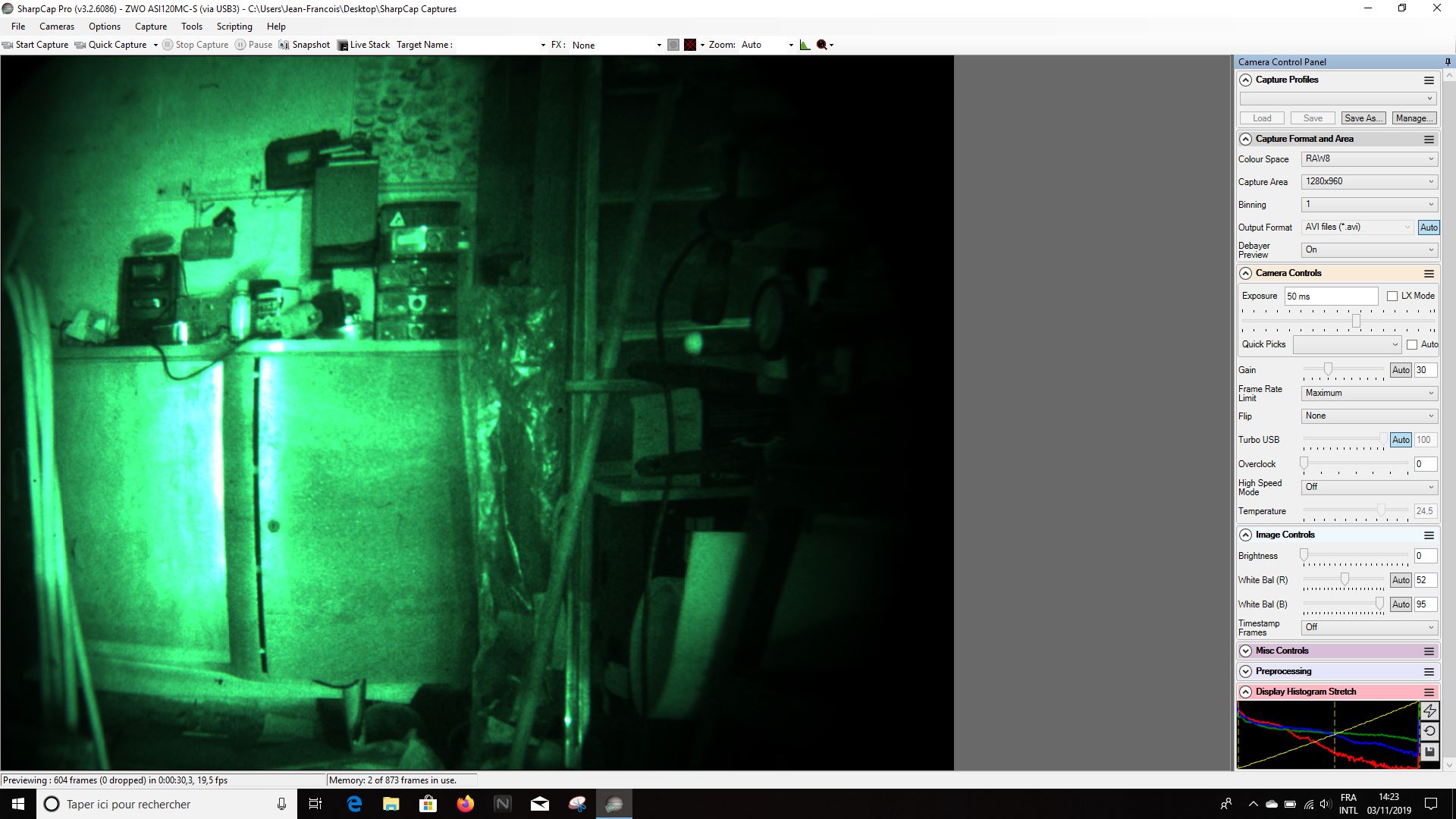

Je viens de regarder en détails ta capture d'écran vache ca rends super bien 50 ms yessss

Bon reste plus qu'a empiler et les vidéos ne poseront pas de problèmes je pense.

Tout les développements a venir .

Je serais curieux de voir le résultat sur des pose plus longues sur des cibles un peu profondes.

J'avais aussi testé le renvoi avec juste l'oculaire mais il manque un petit quelque chose.

En tout cas tu as fait un boulot EXTRAORDINAIRE.

Chapeau l'artiste.

Ah oui les clefs du labo sont sous le paillasson.

Ben là mon @Lambda je crois que nous y sommes.

Alors les tutos yooooooo du caviar.

Du coup vais lever le pied et copier honteusement .
Et finir rapido la plate-forme Gso.

En tout merci de mettre tes compétences au service de la communauté .





----------------------
Quand je regarde ton azeq5 tu as bien raison c'est l'outil idéal sans aucun doute.

En tout cas moi le morceau de tuyaux de wc sur azeq5 ben du grand art

[Lambda]

Turbojf, alors Ła, c est 20/20! tout comme Ouki, a l occasion, je vais copier!

Excellent travail... tu utilises un objećif cctv en modę macro pour image l ecran, c est bien ca? Avec peut etre une begue rallonge?

Oui Ouki, on y est et ca fait bien plaisir a voir!

Merci!

A+,
Lambda

[turbojf]

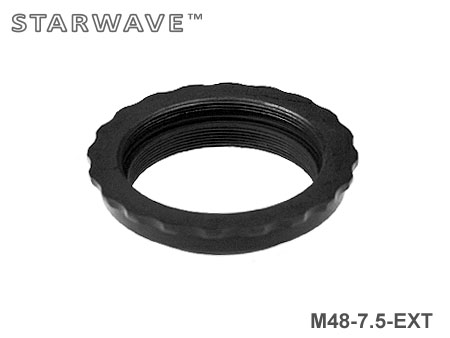

@ouki , la bague "miracle" ou miraculeuse, il s'agit d'un spacer de ce type, achetée chez Altair astro mais apparemment très commune:
https://www.altairastro.com/10mm-spacer ... hread.html


@Lambda , pour l'optique de la caméra, rien de plus simple, il s'agit de l'objectif "all sky" de 2.1mm livré avec cette ASI 120 MC.
Comme tu l'as certainement déjà compris, la vis qui retient la caméra au bouchon PVC, sert aussi à faire l'approche fine vis à vis de l'écran du tube.
Ce petit objectif est une merveille, obtenir la MAP est d'une facilité enfantine.
Bon bricolage.


[Lambda]

Birn bien. Turbojf, merci pour ces precisions...

Un truc que tu pourrais essayer c'est de te mettre dans une pièce ou endroit de nuit, le plus noir possible et de regarder à l'écran du tube classiquement avec ton oculaire.

L'idée c'est de trouver les conditions d'obscurité à partir desquelles tu vas mettre ton tube en "echec" (plus assez de lumière résiduelle pour obtenir une image lisible).

Et ensuite remplacer ton oculaire par ton système de cameéra, et jouer sur pes paramètres de celle ci pour arriver à extraire une image cette fois-ci visible..... C'est assez bluffant comme manip!

à+,
Lambda

[ouki]

Et ensuite remplacer ton oculaire par ton système de cameéra, et jouer sur pes paramètres de celle ci pour arriver à extraire une image cette fois-ci visible..... C'est assez bluffant comme manip!

Ahhhhhhh oui bien

[ouki]

bague "miracle" ou miraculeuse, il s'agit d'un spacer de ce type, achetée chez Altair astro mais apparemment très commune
https://www.altairastro.com/10mm-spacer ... hread.html

Merci pour le lien

[turbojf]

Birn bien. Turbojf, merci pour ces precisions...

Un truc que tu pourrais essayer c'est de te mettre dans une pièce ou endroit de nuit, le plus noir possible et de regarder à l'écran du tube classiquement avec ton oculaire.

L'idée c'est de trouver les conditions d'obscurité à partir desquelles tu vas mettre ton tube en "echec" (plus assez de lumière résiduelle pour obtenir une image lisible).

Et ensuite remplacer ton oculaire par ton système de cameéra, et jouer sur pes paramètres de celle ci pour arriver à extraire une image cette fois-ci visible..... C'est assez bluffant comme manip!

à+,
Lambda

J'ai fait le test que tu m'as proposé, avec ces conditions:
- objectif 24mm F2.8
- 2 pièces contiguës, séparées par une porte entrouverte de 10cm. Dans la 1ère, le noir complet où était installé le tube, dans la deuxième, légèrement illuminée par l'écran du PC portable.

Ci-dessus, le max du max avec un gain à 50% et une exposition longue de 10s. A l'oculaire pour info, il n'y a rien à voir.
J'ai constaté que la caméra produit une image dépourvue de vibrations et de "bruit", bien plus propre qu'à l'oculaire. Elle sert de filtre amplificateur.

Et je viens de voir mes premières étoiles entre les nuages.
(j'ai mal aux bras)

[Steph]

[Steph]

...et comment tu fais pour avoir un si beau jardin???

[turbojf]

...et comment tu fais pour avoir un si beau jardin???

Beaucoup d'eau et de soleil , tonte aléatoire par robot, herbe de prairie et non pas du gazon.
L'herbe n'est pas plus verte ailleurs, inutile d'aller voir.

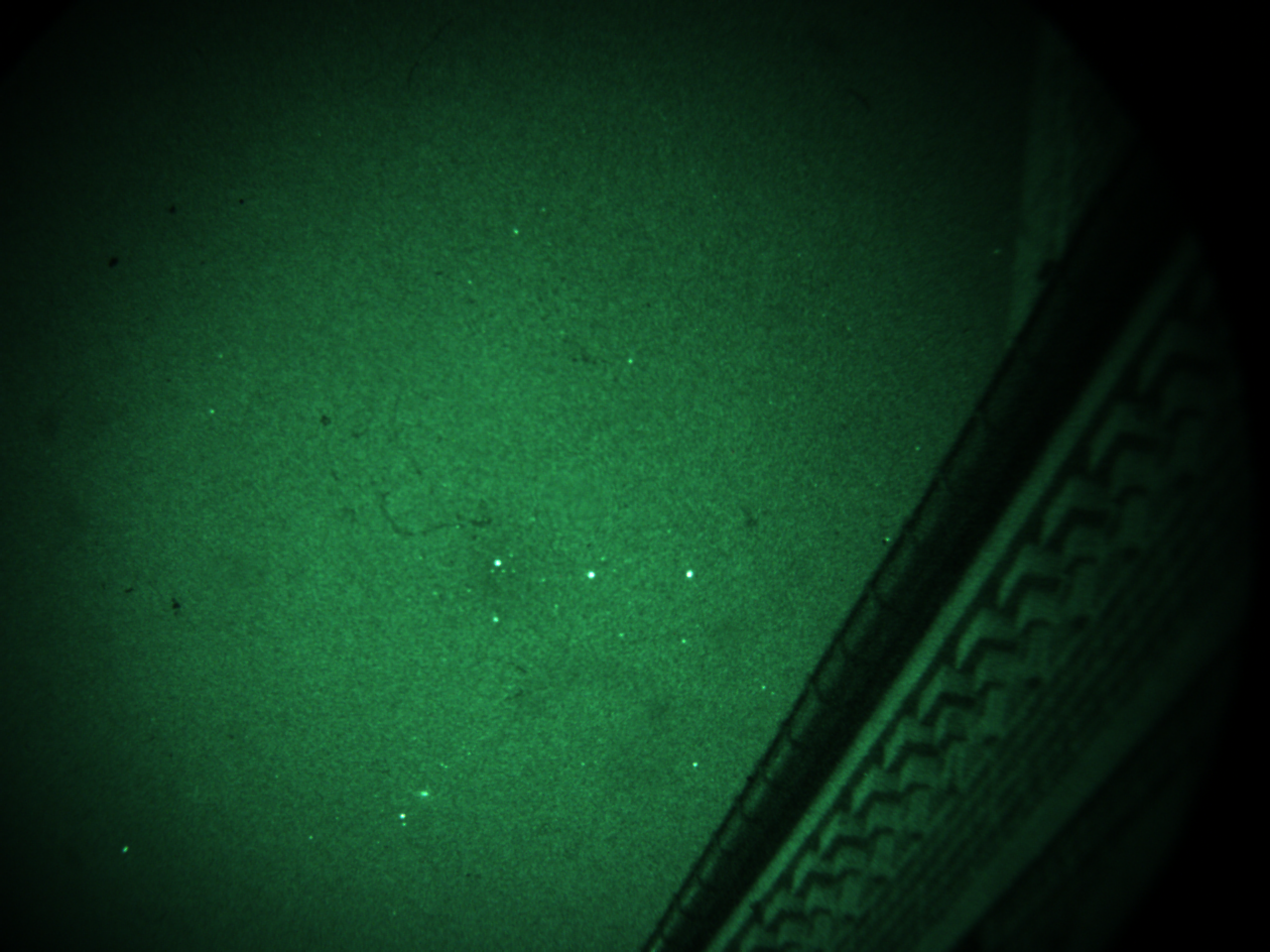

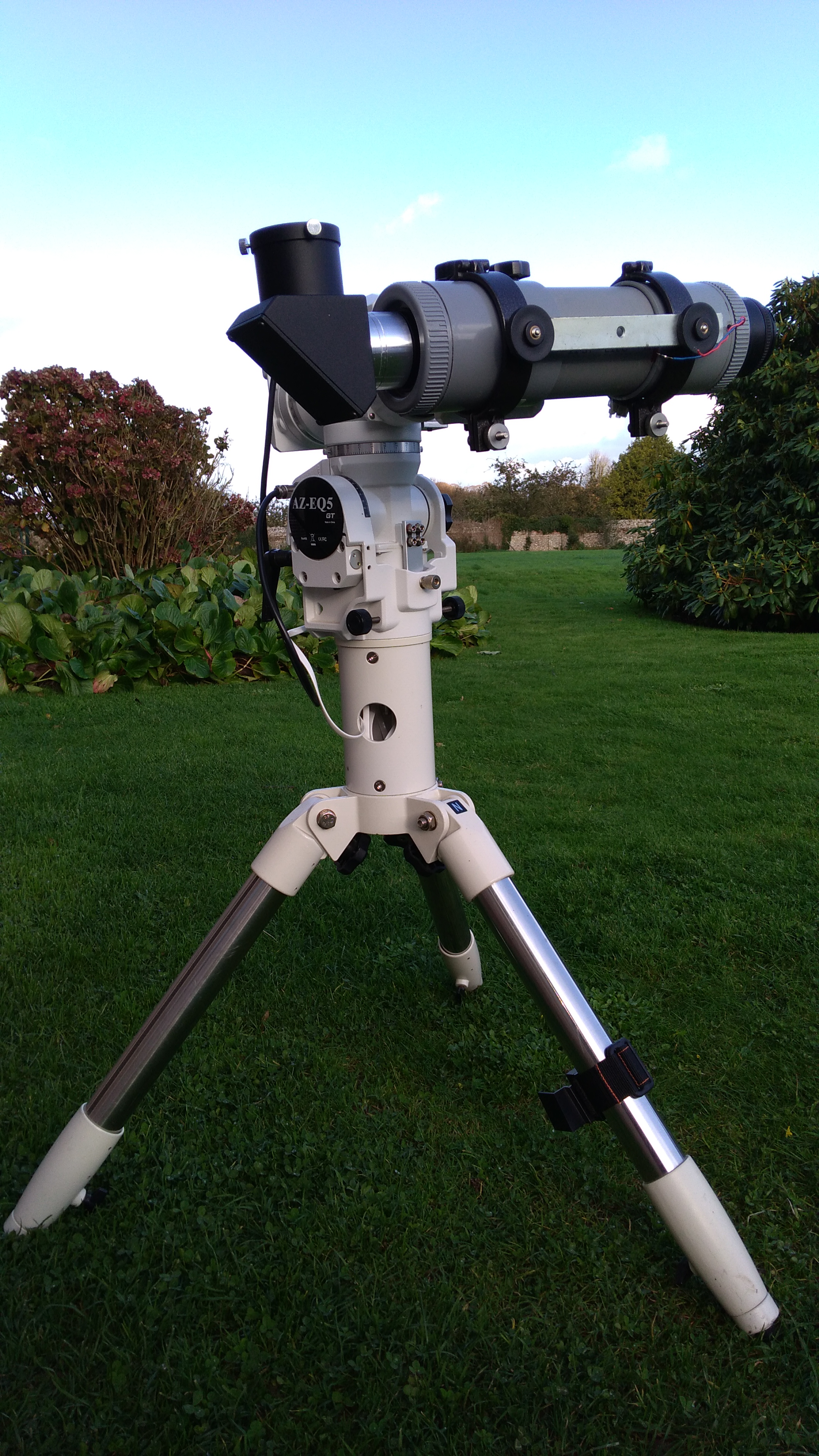

1ères photos ce matin vers 7:00, je suis content.

Conditions de prise de vue:
à l'aube
zoom 35-70mm F3.5-4.6, sur 70mm
gain=30
exp= 80ms
RAW8, 1280 * 960

zoom sur 35mm, 60ms
