Re: Config à Steph

Message par kawa » 06 sept. 2019, 13:33

Y a pas à dire , il y a du matos , et du beau .
Newton 150/750 PERL - EQ3-2 Motorisée -Celestron C9.25 - AVX Goto - Altair IMX290 C et Altair 183C PRO- Red 0.5 - 3.3- 6.3
Chaine Youtube : https://www.youtube.com/channel/UCVJhvK ... FBbfD8TdOQ
-

Avatar de l’utilisateur
Steph
Messages : 1887
Inscription : 09 avr. 2019, 00:25

Re: Config à Steph

Message par Steph » 07 sept. 2019, 18:39

Mise à jour du setup avec un nouveau tube carbone de chez Teleskop Express. Un grand merci à eux pour leur disponibilité et conseils :text-bravo:

Pour les caractéristiques techniques:
Telescope
-Ouverture: 305 mm
-Focal: 1200
-Rapport f/d =3.9
-Reducteur de focal : 0.73x

Caméra
-Taille des pixels: 4,63 x 4,63 um
-Résolution en pixels: 4128 x 2808 (11.6mp)
-Taille du capteur: 19.1 x 13.0 mm

Ce qui au final nous donne:
-FOV: 1.25° x 0.85°
-Resolution: 1.09"/pixel
- Focal: 876 mm
- Rapport f/d de 2.9

Pour faire plaisir et honneur à @mickyman23 "El Diablo de los cablos" j'ai apporté un soin particulier à passer mes câbles convenablement...ou presque!

On garde donc l'Eq8 et on lui met un tube plus court et plus léger (-7kg environ), ce qui permet de retirer un contrepoids de 10kg, même si je reste dans la catégories des plus de 100, c'est toujours ça de gagné!
L'équilibrage est maintenant parfait, chose que je ne pouvais obtenir avec l'ancien tube et sa structure serrurier.

Toujours pour des raisons d'équilibrage, le PO est positionné parallèlement à l'axe de déclinaison

Le support du primaire est basique mais les réglages sont doux et précis

Secondaire de 100 mm, ce qui donne une obstruction de 33%. Le support du secondaire est percé pour recevoir les vis de réglages de collimation, ce qui est pratique en cas de démontage / remontage, le secondaire se retrouve immédiatement dans la bonne position

Détail du montage 294/ ASA/ PO Moonlite/ motorisation PA.

Toujours pour faire plaisir à Mika, le boitier de commande du focuser (qui alimente également la 294) est fixé (de manière douteuse...) sur la queue d'aronde

Ainsi que le système antibuée

Montage point rouge / lunette de guidage / Hypercam 183C

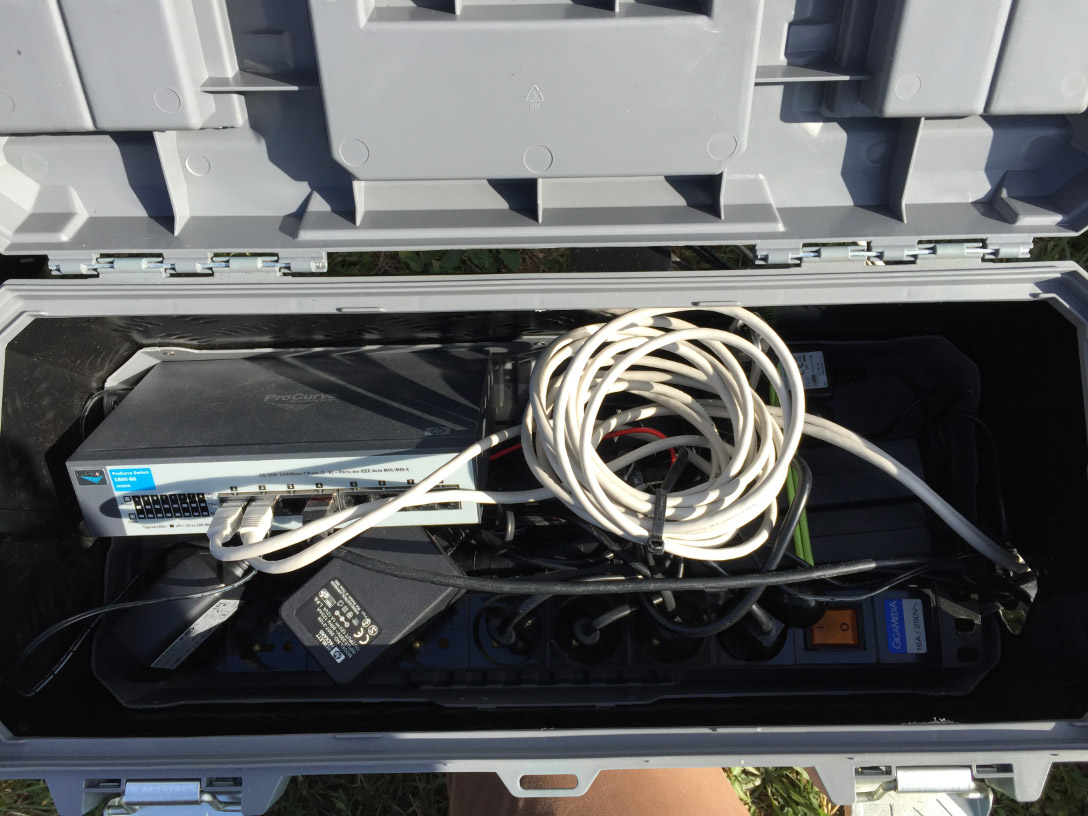

..Voilà, il ne reste plus qu'a ranger le coffret technique (Mika tu me pardonneras ??? :lol: ) attendre que les nuages se barrent et que la lune se couche!
T300 f/2.9 - ASA Coma Corrector - 61/274 EDPH f/4.5 - EQ8 - Eqmod - TheSkyX Pro - Hypercam 294C PRO TEC Cooled - ZWO ASI 2600 MC Pro Color - Zone AVEX jaune - Quick Imager
Site en construction: http://astronomy-outcast.com

Avatar de l’utilisateur
clouzot
Site Admin
Messages : 4203
Inscription : 08 avr. 2019, 23:13
Localisation : 06 et 30

Re: Config à Steph

Message par clouzot » 07 sept. 2019, 19:18

Je suis sûr que rien qu'avec ta lunette guide et sa 183, tu nous fais péter la magnitude 20. Magnifique animal que ce nouveau tube ! Seul souci, si l'on en croit la légende, on est parti pour un mois de pluie non stop :ninja:
C9.25 — EvoGuide50
Evolution — AVX
HyperStar v4 — EvoFF — Celestron x0.63
ZWO ASI183MC — Altair 294c ProTec
Focuser MicroTouch — Celestron Motor Focuser
NUC 8i5 (RDP) — Sharpcap — CPWI
Avex Magenta, Bortle 8 (en ville) — Avex Orange, Bortle 5 (colline)

Avatar de l’utilisateur
mickyman23
Messages : 1818
Inscription : 09 avr. 2019, 07:22
Localisation : Isère

Re: Config à Steph

Message par mickyman23 » 07 sept. 2019, 19:36

Et bah nikel mon Steph!
En tant que gérant d'une boîte ďelec je ne pouvais pas laisser passer ça! :lol:
Béni soit les colliers de serrage! :pray:
En tout cas bravo pour cette nouvelle config de l'espace ma caille.
Il me tarde de voir le résultat! :dance:
Newton 254/1000mm et 150/750mm sur EQ6-r Pro Goto
Lunette 72ED sur AZ GTI
LOMO 120mm
Correcteur de Coma pour F/4
Caméra Altaïr Hypercam 294c PRO TEC cooled / Touptek G3M-385C / EQMOD / Sharpcap PRO / Carte du ciel 4.2-1

Avatar de l’utilisateur
Steph
Messages : 1887
Inscription : 09 avr. 2019, 00:25

Re: Config à Steph

Message par Steph » 07 sept. 2019, 19:45

clouzot a écrit :
07 sept. 2019, 19:18
avec ta lunette guide et sa 183, tu nous fais péter la magnitude 20
Pour Noel je m’achète le correcteur pour l'EVO :twisted:
https://starizona.com/store/evoff-field ... guide-50ed
T300 f/2.9 - ASA Coma Corrector - 61/274 EDPH f/4.5 - EQ8 - Eqmod - TheSkyX Pro - Hypercam 294C PRO TEC Cooled - ZWO ASI 2600 MC Pro Color - Zone AVEX jaune - Quick Imager
Site en construction: http://astronomy-outcast.com

Avatar de l’utilisateur
bemo47
Messages : 1887
Inscription : 04 mai 2019, 00:23
Localisation : Lot et Garonne

Re: Config à Steph

Message par bemo47 » 07 sept. 2019, 20:26

ah c'est du beau, pour le coup le basculement du mauvais coté de la force risque de se produire de temps en temps quand même...
je reconnais mon USB Focuser 2, c'est celui de PA je crois ? pas gérable sous Linux, mais bon, sous windows il est parfait !
beau travail !!!
et je mettrai pas trop de photo de mes câbles alors... :mrgreen: :mrgreen: :mrgreen: :lol: :lol:
Sud-Ouest, TSOptics Newton 200x800 carbone, ASI533MC, guidage ASI224MC et TS 50x205, Focuser de PA, EQ6RPro, poste fixe automatisé

Avatar de l’utilisateur
mickyman23
Messages : 1818
Inscription : 09 avr. 2019, 07:22
Localisation : Isère

Re: Config à Steph

Message par mickyman23 » 07 sept. 2019, 21:06

tkt pas @bemo47 pour tes câbles. Steph et moi nous sommes voisins (10km) donc c'est pour ça qu'on se taquine un peu! On se connaît :dance:
Newton 254/1000mm et 150/750mm sur EQ6-r Pro Goto
Lunette 72ED sur AZ GTI
LOMO 120mm
Correcteur de Coma pour F/4
Caméra Altaïr Hypercam 294c PRO TEC cooled / Touptek G3M-385C / EQMOD / Sharpcap PRO / Carte du ciel 4.2-1

Avatar de l’utilisateur
Ubuntu
Messages : 2240
Inscription : 09 avr. 2019, 10:02

Re: Config à Steph

Message par Ubuntu » 08 sept. 2019, 00:39

Superbe config... ça va envoyer :D
Dobson XT10, Objectif Lomo 120mm & 50mm, Starblast 4.5 F4
Caméra Risingtech IMX385
Monture AZ-GTI

Avatar de l’utilisateur
ouki
Messages : 2834
Inscription : 09 avr. 2019, 22:24
Localisation : Perpignan

Re: Config à Steph

Message par ouki » 08 sept. 2019, 01:29

Je sent qu'on vas pleurer. ........
Polaroïd de l'astro.
Adepte de l'imagerie moche,pas cher sans prise de tête :pray:
Éternel débutant.
Brocanteur astro .

Avatar de l’utilisateur
ouki
Messages : 2834
Inscription : 09 avr. 2019, 22:24
Localisation : Perpignan

Re: Config à Steph

Message par ouki » 08 sept. 2019, 01:36

Super config maître. :ave:

Bon une fois terminé la sacro sainte loi Murphy on vas bien s'attacher a nos fauteuils hein bien bien. ...

Je sort les catalogues pour repérer les tachouilles on fait quoi mag 25 , 26..... :think:


Pfouuuuuuu " les galaxies j'y arrive pas "
Mais bien sûr :snooty:
Que de chemin parcouru......... :pray:

Content pour toi . (Et pour nous aussiiiiii :shhh: )

Ouki
Polaroïd de l'astro.
Adepte de l'imagerie moche,pas cher sans prise de tête :pray:
Éternel débutant.
Brocanteur astro .

Avatar de l’utilisateur
mickyman23
Messages : 1818
Inscription : 09 avr. 2019, 07:22
Localisation : Isère

Re: Config à Steph

Message par mickyman23 » 08 sept. 2019, 08:47

tain ouuuiiiii son post des débuts WA "les galaxies j'y arrive pas"! :think:
en cherchant un peu je me suis rendu compte que là première appellation "maître steph" venait de moi! :ninja:
depuis il a un émoticone tout dédié mon steph :ave:
Newton 254/1000mm et 150/750mm sur EQ6-r Pro Goto
Lunette 72ED sur AZ GTI
LOMO 120mm
Correcteur de Coma pour F/4
Caméra Altaïr Hypercam 294c PRO TEC cooled / Touptek G3M-385C / EQMOD / Sharpcap PRO / Carte du ciel 4.2-1

Avatar de l’utilisateur
kawa
Messages : 1688
Inscription : 02 mai 2019, 19:11
Localisation : 03

Re: Config à Steph

Message par kawa » 08 sept. 2019, 10:22

Steph a écrit :
07 sept. 2019, 18:39
si je reste dans la catégories des plus de 100, c'est toujours ça de gagné!
Ah oui mais pas du gras ,100 kg de muscles .
Newton 150/750 PERL - EQ3-2 Motorisée -Celestron C9.25 - AVX Goto - Altair IMX290 C et Altair 183C PRO- Red 0.5 - 3.3- 6.3
Chaine Youtube : https://www.youtube.com/channel/UCVJhvK ... FBbfD8TdOQ
-

Avatar de l’utilisateur
Steph
Messages : 1887
Inscription : 09 avr. 2019, 00:25

Re: Config à Steph

Message par Steph » 08 sept. 2019, 11:23

bemo47 a écrit :
07 sept. 2019, 20:26
je reconnais mon USB Focuser 2, c'est celui de PA je crois ? pas gérable sous Linux, mais bon, sous windows il est parfait !
...et pourquoi pas sur Mac! :lol: @clouzot , sinon oui il marche bien et est suffisamment précis.
ouki a écrit :
08 sept. 2019, 01:36
Pfouuuuuuu " les galaxies j'y arrive pas "
Mais bien sûr
Erreur de jeunesse...on met tout au taquet et vaille que vaille. Après on mûri, on écoute les anciens (enfin pas tous...), et place à la finesse, à la douceur :angelic-little:
ouki a écrit :
08 sept. 2019, 01:36
Je sort les catalogues pour repérer les tachouilles on fait quoi mag 25 , 26.....
J'sais pas encore ce que ça va donner, mais oui cette config je l'ai prise essentiellement pour de la tachouille bien profonde...vivement cet hiver!
T300 f/2.9 - ASA Coma Corrector - 61/274 EDPH f/4.5 - EQ8 - Eqmod - TheSkyX Pro - Hypercam 294C PRO TEC Cooled - ZWO ASI 2600 MC Pro Color - Zone AVEX jaune - Quick Imager
Site en construction: http://astronomy-outcast.com

Avatar de l’utilisateur
bemo47
Messages : 1887
Inscription : 04 mai 2019, 00:23
Localisation : Lot et Garonne

Re: Config à Steph

Message par bemo47 » 08 sept. 2019, 11:39

Steph a écrit :
08 sept. 2019, 11:23
...et pourquoi pas sur Mac! @clouzot , sinon oui il marche bien et est suffisamment précis.
ah je sais pas s'il a les drivers Mac, désolé @clouzot :D , mais c'est suite à de très nombreux échanges avec PA quand je voulais faire du Stellarmate, donc Pi3 et Rapsbian, et là oh surprise, pas de driver Linux, mais après discussion, PA a fini par conclure qu'il ne pouvait pas faire transposer sur Linux dans un cadre opensource, c'est toute l'intelligence de sa solution qui est dans le driver et il estime qu'il a qques crans d'avance sur la concurrence, donc non aux environnements Linux open, étonnant mais discussion très intéressante, j'aime bien PA, il est à fond dans ce qu'il fait et je crois qu'il le fait très bien !
Sud-Ouest, TSOptics Newton 200x800 carbone, ASI533MC, guidage ASI224MC et TS 50x205, Focuser de PA, EQ6RPro, poste fixe automatisé

Avatar de l’utilisateur
ouki
Messages : 2834
Inscription : 09 avr. 2019, 22:24
Localisation : Perpignan

Re: Config à Steph

Message par ouki » 08 sept. 2019, 11:42

[/quote]
J'sais pas encore ce que ça va donner, mais oui cette config je l'ai prise essentiellement pour de la tachouille bien profonde...vivement cet hiver!
[/quote]

Yes ok ca roule on ouvre une nouvelle section.

FAINT FUNZZIES VA.

:think: je plaisante a peine........

En fait avec toi je vais de tres tres grosse économies sauf en temps vas y avoir de la tachouilles a décortiquer .

Roule ma poule.
Polaroïd de l'astro.
Adepte de l'imagerie moche,pas cher sans prise de tête :pray:
Éternel débutant.
Brocanteur astro .

Avatar de l’utilisateur
clouzot
Site Admin
Messages : 4203
Inscription : 08 avr. 2019, 23:13
Localisation : 06 et 30

Re: Config à Steph

Message par clouzot » 08 sept. 2019, 12:40

Allez-y fichez vous de moi et mes Macs.
Au moins le truc me fait pas le coup du « j’ai pas pu appliquer la Spring Update, je reboote 125 fois pour annuler les modifications sauf que j’y arrive pas alors je m’auto-detruis ». Que j’ai eu en Italie, loin de tout, évidemment.
Mon focuser Starizona est compatible Mac et PC, tant pis pour Pierro...
C9.25 — EvoGuide50
Evolution — AVX
HyperStar v4 — EvoFF — Celestron x0.63
ZWO ASI183MC — Altair 294c ProTec
Focuser MicroTouch — Celestron Motor Focuser
NUC 8i5 (RDP) — Sharpcap — CPWI
Avex Magenta, Bortle 8 (en ville) — Avex Orange, Bortle 5 (colline)

Avatar de l’utilisateur
Steph
Messages : 1887
Inscription : 09 avr. 2019, 00:25

Config à Steph

Message par Steph » 12 nov. 2019, 16:40

...bon j'ai profité du temps pourri de ces derniers jours pour formater mes deux PC dédiés à l'astro.
Deux instals propre en W10 pro, avec les derniers drivers et dernières version des softs, histoire d'être tranquille pour cet hiver. J'ai fais des images Acronis des deux systèmes en cas de plantage :ninja:

Toujours mon bon vieux laptop HP (core I7, 16 go de ram et deux SSD), et une Worstation HP, 2 cpu, 64go de ram, 3ssd dont un de 1To au cas ou je me lance dans le lucky imaging, 10 ports usb en natif et deux cartes réseau...je peux lui en mettre plein la tronche; il me reste encore deux slots de dispo pour passer à 128 go de ram :ninja: :ninja:

J'ai rajouté un deuxième écran incurvé de 30", un clavier rétro éclairé et une Wacom multitouch (ça à l'avantage de ne pas prendre de place :lol: ), j'ai hésité, mais j'ai quand même conservé le Saitek pour piloter l'Eq8, même si je m'en sert peu.
Il ne reste plus qu'a câbler ça proprement et mettre les deux écrans sur un stand.

Yallah !
T300 f/2.9 - ASA Coma Corrector - 61/274 EDPH f/4.5 - EQ8 - Eqmod - TheSkyX Pro - Hypercam 294C PRO TEC Cooled - ZWO ASI 2600 MC Pro Color - Zone AVEX jaune - Quick Imager
Site en construction: http://astronomy-outcast.com

Avatar de l’utilisateur
Guimby
Messages : 2902
Inscription : 23 avr. 2019, 13:08
Localisation : 24

Config à Steph

Message par Guimby » 12 nov. 2019, 16:49

Et dire qu'il y en a qui prennent froid :ninja:
Jolie (très jolie) config

Par contre je reste admiratif de ceux qui sont capable de garder un bureau rangé. Moi il me faut le double de surface que tu as et je ne sais jamais ou mettre le Mac...

J'ai toujours des trucs démontés dessus, ou du matos (pas que astro) en cours de bricolage...

Et encore j'ai viré l'imprimante 3d dans le sellier (rack Ikea a construire dès que j'ai convaincu madame)
HEQ5 Pro
SW 150/750 - SW 72ed - Celestron C8 vintage
ZWO Focuser - EFW Mini (LRGB) - ASI 1600mm PRO - IDAS LPS P2
---
Sony Alpha 65 défiltré entièrement
70-200 F2.8 (diaphragmé à F4) ou 85mm F1.4

Avatar de l’utilisateur
Rickster
Messages : 46
Inscription : 19 oct. 2019, 05:30
Localisation : Kansas, USA

Config à Steph

Message par Rickster » 12 nov. 2019, 18:40

Well done! Perfect! :clap:

I am wondering about the joystick. Do you always use it as the mouse? Or sometime.

Now that you have come this far...a rig of that quality deserves an observatory. :D

Avatar de l’utilisateur
Steph
Messages : 1887
Inscription : 09 avr. 2019, 00:25

Config à Steph

Message par Steph » 13 nov. 2019, 13:59

Rickster a écrit :
12 nov. 2019, 18:40
I am wondering about the joystick. Do you always use it as the mouse? Or sometime.
It's a cool option with EQMOD and and with a good sound configuration...but it takes up space on the desk :lol:

Rickster a écrit :
12 nov. 2019, 18:40
Now that you have come this far...a rig of that quality deserves an observatory.
I often think about it :lol: , I already have a garden shed that I could transform, but I'd prefer a dome, more than a roll off roof observatory... it's so much expensive with the automation :doh:

Bon...sinon pour essayer de faire revenir le beau temps, bricolage rapide avec les filtres, qui maintenant ont chacun leur bague à tirage variable, c'est plus pratique pour le changement en cours de session, surtout cet hiver avec des gants, n'est-ce pas mon @mickyman23 ? :twisted: ...d'ailleurs ça gèle déjà chez moi depuis deux jours :shhh:
T300 f/2.9 - ASA Coma Corrector - 61/274 EDPH f/4.5 - EQ8 - Eqmod - TheSkyX Pro - Hypercam 294C PRO TEC Cooled - ZWO ASI 2600 MC Pro Color - Zone AVEX jaune - Quick Imager
Site en construction: http://astronomy-outcast.com

Avatar de l’utilisateur
bemo47
Messages : 1887
Inscription : 04 mai 2019, 00:23
Localisation : Lot et Garonne

Config à Steph

Message par bemo47 » 13 nov. 2019, 14:34

Hou là la.... Mais je crois que j'ai pas tout suivi là....
Impressionnant tout ça...
Ça va donner ou ça m'étonnerait...
Superbe travail en tous cas.
Sud-Ouest, TSOptics Newton 200x800 carbone, ASI533MC, guidage ASI224MC et TS 50x205, Focuser de PA, EQ6RPro, poste fixe automatisé

albireo38
Messages : 336
Inscription : 18 oct. 2019, 18:44
Localisation : la Tour du Crieu Ariège

Config à Steph

Message par albireo38 » 13 nov. 2019, 15:03

Bonjour,

Je n'avais pas encore lu ton post avec ta config. Impressionnant !!! J'adore le buggy !
Je pense que je vais devoir beaucoup économiser et motiver ma femme. Elle, c'est l'équitation un autre hobby onéreux. Va falloir partager car elle veut une nouvelle selle (2000€ glups). Et ma chef ne m'augmente pas suffisamment...
Sinon je ne vois pas de boitier type eagle 3 sur ton setup serait ce un oubli ???
Dernière modification par albireo38 le 30 janv. 2020, 17:20, modifié 1 fois.
Seb

Dobson SW GOTO 254/1200 flextube.
EOS450d gentiment prêté par ma belle-mère
Vieille TOUCAM PRO 2 volé à ma belle-mère :lol:

Basé en Ariège à la Tour du Crieu.
Observation dans mon jardin sous un lampadaire :cry: :cry: :cry: :cry: :cry:

Avatar de l’utilisateur
Steph
Messages : 1887
Inscription : 09 avr. 2019, 00:25

Config à Steph

Message par Steph » 13 nov. 2019, 19:47

albireo38 a écrit :
13 nov. 2019, 15:03
Sinon je ne vois pas de boitier type eagle 3 sur ton setup serait ce un oubli ???
Les différents signaux USB (les 2 caméras, le focuser, la monture + autoguidage) sont convertis en flux réseau par un serveur USB, et j'ai simplement un rj45 qui va du télescope jusqu’à un switch dans ma maison, ce qui me permet de piloter l'ensemble du setup depuis n'importe quel PC...et maintenant depuis n'importe quelle pièce depuis que j'ai changé mon routeur wifi :ninja:
T300 f/2.9 - ASA Coma Corrector - 61/274 EDPH f/4.5 - EQ8 - Eqmod - TheSkyX Pro - Hypercam 294C PRO TEC Cooled - ZWO ASI 2600 MC Pro Color - Zone AVEX jaune - Quick Imager
Site en construction: http://astronomy-outcast.com

Avatar de l’utilisateur
clouzot
Site Admin
Messages : 4203
Inscription : 08 avr. 2019, 23:13
Localisation : 06 et 30

Config à Steph

Message par clouzot » 13 nov. 2019, 21:13

Ah si les ZWO pouvaient être compatibles avec ces serveurs USB-RJ45...
Mais non, ça serait trop simple :|
C9.25 — EvoGuide50
Evolution — AVX
HyperStar v4 — EvoFF — Celestron x0.63
ZWO ASI183MC — Altair 294c ProTec
Focuser MicroTouch — Celestron Motor Focuser
NUC 8i5 (RDP) — Sharpcap — CPWI
Avex Magenta, Bortle 8 (en ville) — Avex Orange, Bortle 5 (colline)

Avatar de l’utilisateur
Steph
Messages : 1887
Inscription : 09 avr. 2019, 00:25

Config à Steph

Message par Steph » 13 nov. 2019, 21:19

clouzot a écrit :
13 nov. 2019, 21:13
Ah si les ZWO pouvaient être compatibles avec ces serveurs USB-RJ45...
faut juste prendre la 294 chez Altair...et Yallah ! au chaud cet hiver :ninja:
T300 f/2.9 - ASA Coma Corrector - 61/274 EDPH f/4.5 - EQ8 - Eqmod - TheSkyX Pro - Hypercam 294C PRO TEC Cooled - ZWO ASI 2600 MC Pro Color - Zone AVEX jaune - Quick Imager
Site en construction: http://astronomy-outcast.com

Répondre
