Projet d'oculaire à base de tube intensificateur P8079HP

Message par turbojf » sam. oct. 19, 2019 7:35 pm

Bonjour,
Comme déjà signalé, j'ai reçu mon tube ce matin en provenance d'Angleterre.
Mr @ouki souhaitant voir ce que ça donnerait sur le Dob 300/1500, je démarre donc par la réalisation d'une variante qui s’interfacera sur un PO.

Voici donc en images, le fruit des mes travaux de cette fin d'après-midi:
]
A suivre.
Dernière modification par turbojf le dim. oct. 20, 2019 6:13 pm, modifié 1 fois.
Altair Hypercam 183C TEC PRO sur (SW Equinox 80/500 ED + AZ-EQ5) ou (objectif 50mm FD1.8 + trépied) ou (Dobson 300/1500 GSO) :lol:
:idea: ASI 120mc derrière un tube intensificateur H8079HP

Avatar de l’utilisateur
JOKO
Messages : 83
Inscription : mer. avr. 17, 2019 2:59 pm

Projet d'oculaire à base de tube intensificateur P8079HP

Message par JOKO » sam. oct. 19, 2019 7:41 pm

C'est beau, c'est propre, tu avais déjà tout acheté pour faire le montage ! :ave:
Observation visuelle avec un oculaire de vision nocturne intensificateur GEN3 :
https://oculaire-vision-nocturne.jimdo.com

Avatar de l’utilisateur
Ubuntu
Messages : 1197
Inscription : mar. avr. 09, 2019 10:02 am

Projet d'oculaire à base de tube intensificateur P8079HP

Message par Ubuntu » sam. oct. 19, 2019 11:06 pm

Superbe montage :ave:

On attend les stacks :D
Dobson XT10, Objectif Lomo 120mm & 50mm, caméra Risingtech IMX385

Avatar de l’utilisateur
ouki
Messages : 1177
Inscription : mar. avr. 09, 2019 10:24 pm
Localisation : Perpignan

Projet d'oculaire à base de tube intensificateur P8079HP

Message par ouki » dim. oct. 20, 2019 8:04 am

J'en était sur. .....
Notre ami est un fignoleur il aime la précision ca ce vois. .........
Beau montage mon turbojf.

Ca vas doooooooooner :pray:

Aller zaoooooooou dobson contact et go.

As tu réfléchi pour imager et/ou vidéoter (faudra la rajouter au translateur :mrgreen: )

Il ne chôme pas notre turbojf. .......
Indisponible
Polaroïd de l'astro :mrgreen:
Perpignan oui j'aime bien pouvoir nous situer :shifty:
Pas assez de place pour le matos :shhh:
Adepte de l'imagerie moche :pray:

Avatar de l’utilisateur
ouki
Messages : 1177
Inscription : mar. avr. 09, 2019 10:24 pm
Localisation : Perpignan

Projet d'oculaire à base de tube intensificateur P8079HP

Message par ouki » dim. oct. 20, 2019 8:07 am

Mr @turbojf mention spéciale c'est MR TUTO.
:clap:
Indisponible
Polaroïd de l'astro :mrgreen:
Perpignan oui j'aime bien pouvoir nous situer :shifty:
Pas assez de place pour le matos :shhh:
Adepte de l'imagerie moche :pray:

Avatar de l’utilisateur
turbojf
Messages : 432
Inscription : mar. juil. 09, 2019 1:33 pm

Projet d'oculaire à base de tube intensificateur P8079HP

Message par turbojf » dim. oct. 20, 2019 6:21 pm

JOKO a écrit :
sam. oct. 19, 2019 7:41 pm
C'est beau, c'est propre, tu avais déjà tout acheté pour faire le montage ! :ave:
Partiellement.
Hier, je suis rentré du magasin de plomberie avec ce qui était en stock en diamètre 80, 1 bouchon de visite sur 2, deux manchons, 1m de tube.
Inutile d'aller en grande surface de bricolage, seuls les D100, 63, 50, 40, 32, figurent dans les rayons.
Au sujet des bagues, en effet, j'ai pris ce que j'avais, et au final je m'en suis pas mal tiré.
Altair Hypercam 183C TEC PRO sur (SW Equinox 80/500 ED + AZ-EQ5) ou (objectif 50mm FD1.8 + trépied) ou (Dobson 300/1500 GSO) :lol:
:idea: ASI 120mc derrière un tube intensificateur H8079HP

Avatar de l’utilisateur
turbojf
Messages : 432
Inscription : mar. juil. 09, 2019 1:33 pm

Projet d'oculaire à base de tube intensificateur P8079HP

Message par turbojf » dim. oct. 20, 2019 6:28 pm

Ubuntu a écrit :
sam. oct. 19, 2019 11:06 pm
Superbe montage :ave:

On attend les stacks :D
:lol: On essaiera déjà de faire des vidéos.
Altair Hypercam 183C TEC PRO sur (SW Equinox 80/500 ED + AZ-EQ5) ou (objectif 50mm FD1.8 + trépied) ou (Dobson 300/1500 GSO) :lol:
:idea: ASI 120mc derrière un tube intensificateur H8079HP

Avatar de l’utilisateur
turbojf
Messages : 432
Inscription : mar. juil. 09, 2019 1:33 pm

Projet d'oculaire à base de tube intensificateur P8079HP

Message par turbojf » dim. oct. 20, 2019 6:52 pm

La suite en image:
Ce sera tout jusqu'au prochain week-end car il me manque le deuxième bouchon en D80, j'en ai 3 en commande.
@ouki , d'ici là, je vais réfléchir à ce que je pourrais positionner en face de l'écran au phosphore:
- un objectif retourné
- un Sony DSC-WX1 ou la dash cam de la bagnolle
- un machin pour smart phone
- l'hypercam 183C @Ubuntu :geek:
chacun sur un bouchon adapté pour permettre un échange rapide.
à peu près le même tirage qu'avec l'hypercam
à peu près le même tirage qu'avec l'hypercam
Altair Hypercam 183C TEC PRO sur (SW Equinox 80/500 ED + AZ-EQ5) ou (objectif 50mm FD1.8 + trépied) ou (Dobson 300/1500 GSO) :lol:
:idea: ASI 120mc derrière un tube intensificateur H8079HP

Avatar de l’utilisateur
ouki
Messages : 1177
Inscription : mar. avr. 09, 2019 10:24 pm
Localisation : Perpignan

Projet d'oculaire à base de tube intensificateur P8079HP

Message par ouki » dim. oct. 20, 2019 6:58 pm

The king of tutos.
Super
Indisponible
Polaroïd de l'astro :mrgreen:
Perpignan oui j'aime bien pouvoir nous situer :shifty:
Pas assez de place pour le matos :shhh:
Adepte de l'imagerie moche :pray:

Lambda
Messages : 398
Inscription : mer. avr. 10, 2019 12:00 pm

Projet d'oculaire à base de tube intensificateur P8079HP

Message par Lambda » dim. oct. 20, 2019 7:07 pm

C est génial turbojf! Encore une fois bravo à toi!
Faudrait épingler ton fil en tête de rubrique pour qu on puisse s y référer facilement!
C est possible ça? Amis modos?

A+,
Lambda

Avatar de l’utilisateur
Guimby
Messages : 1634
Inscription : mar. avr. 23, 2019 1:08 pm

Projet d'oculaire à base de tube intensificateur P8079HP

Message par Guimby » dim. oct. 20, 2019 8:58 pm

C'est vraiment top @turbojf ! Du beau bricolage !
Heq5 Pro / Eq3-2
Skywatcher 150/750 / SkyWatcher 72ED
Sony alpha 77II // Sony alpha 65 (défiltrage total maison) // Qhy5ii // ZWO Asi 1600mm pro
Focuser zwo / EFW mini
+ Toute une flotte d'objectifs divers

Avatar de l’utilisateur
clouzot
Messages : 1590
Inscription : lun. avr. 08, 2019 11:13 pm
Localisation : 06 et 30

Projet d'oculaire à base de tube intensificateur P8079HP

Message par clouzot » dim. oct. 20, 2019 9:31 pm

Lambda a écrit :
dim. oct. 20, 2019 7:07 pm
Faudrait épingler ton fil en tête de rubrique pour qu on puisse s y référer facilement!
Fait !
Celestron C9.25 Evolution ou AVX — HyperStar v4 — ZWO ASI183MC — Focuser MicroTouch + Celestron Motor Focuser
Sharpcap — CPWI — ASICap
Avex Magenta, Bortle 8 (en ville) — Avex Orange, Bortle 5 (sur la colline)

Avatar de l’utilisateur
Ubuntu
Messages : 1197
Inscription : mar. avr. 09, 2019 10:02 am

Projet d'oculaire à base de tube intensificateur P8079HP

Message par Ubuntu » dim. oct. 20, 2019 9:45 pm

Ouaip... c'est clean et propre :D
Dobson XT10, Objectif Lomo 120mm & 50mm, caméra Risingtech IMX385

manu33
Messages : 91
Inscription : ven. avr. 12, 2019 3:52 pm

Projet d'oculaire à base de tube intensificateur P8079HP

Message par manu33 » lun. oct. 21, 2019 10:17 pm

Yes!! Man!!!!!!!!!!! :mrgreen: :mrgreen: :mrgreen: :dance: :dance:

Manu

Avatar de l’utilisateur
kawa
Messages : 549
Inscription : jeu. mai 02, 2019 7:11 pm
Localisation : 03

Projet d'oculaire à base de tube intensificateur P8079HP

Message par kawa » lun. oct. 21, 2019 11:01 pm

Alors là je reste sur le cul , je ne suis pas manchot pourtant.
Il y a une sacré équipe de bricolos de haut vol sur ce forum , capable de transformer un micro onde en Inducteur de production d'interférons (c'est juste pour les termes pétants).
Bravo , bon aboutissement
Newton 150/750 PERL - EQ3-2 Motorisée -Celestron C9.25 - CG5 Goto - Altair IMX290 C et 183C PRO- Red 0.5-3.3- 6.3
Chaine Youtube : https://www.youtube.com/channel/UCVJhvK ... FBbfD8TdOQ
-

Avatar de l’utilisateur
Greenood
Messages : 868
Inscription : mar. avr. 09, 2019 8:06 am

Projet d'oculaire à base de tube intensificateur P8079HP

Message par Greenood » mar. oct. 22, 2019 9:03 am

quand je regardes des trucs pareils, ça me donne envie de bricoler
jusqu'à ce que je me rappelle que je suis une bille en bricolage et que je n'ai pas la moitié des outils nécessaires :mrgreen:
SW 130/650 PDS - AZ Goto - RisingCam 224MC usb2 - 0.5x TS
EOS 1100D

Avatar de l’utilisateur
ouki
Messages : 1177
Inscription : mar. avr. 09, 2019 10:24 pm
Localisation : Perpignan

Projet d'oculaire à base de tube intensificateur P8079HP

Message par ouki » mar. oct. 22, 2019 9:59 am

Greenood a écrit :
mar. oct. 22, 2019 9:03 am
quand je regardes des trucs pareils, ça me donne envie de bricoler
jusqu'à ce que je me rappelle que je suis une bille en bricolage et que je n'ai pas la moitié des outils nécessaires :mrgreen:
Green franchement c'est pas compliqué nous sommes en mesure de vous guider vous aider et si il le faut réaliser ce dont vous avez besoin.
Mais une simple perceuse un metre et tournevis suffisent
Indisponible
Polaroïd de l'astro :mrgreen:
Perpignan oui j'aime bien pouvoir nous situer :shifty:
Pas assez de place pour le matos :shhh:
Adepte de l'imagerie moche :pray:

Avatar de l’utilisateur
Greenood
Messages : 868
Inscription : mar. avr. 09, 2019 8:06 am

Projet d'oculaire à base de tube intensificateur P8079HP

Message par Greenood » mar. oct. 22, 2019 10:52 am

ouki a écrit :
mar. oct. 22, 2019 9:59 am
Greenood a écrit :
mar. oct. 22, 2019 9:03 am
quand je regardes des trucs pareils, ça me donne envie de bricoler
jusqu'à ce que je me rappelle que je suis une bille en bricolage et que je n'ai pas la moitié des outils nécessaires :mrgreen:
Green franchement c'est pas compliqué nous sommes en mesure de vous guider vous aider et si il le faut réaliser ce dont vous avez besoin.
Mais une simple perceuse un metre et tournevis suffisent
pas de soucis, de toute façon pour l'instant c'est le budget 2019 qui coince, vivement 2020 :mrgreen:
SW 130/650 PDS - AZ Goto - RisingCam 224MC usb2 - 0.5x TS
EOS 1100D

Avatar de l’utilisateur
turbojf
Messages : 432
Inscription : mar. juil. 09, 2019 1:33 pm

Projet d'oculaire à base de tube intensificateur P8079HP

Message par turbojf » mar. oct. 22, 2019 1:15 pm

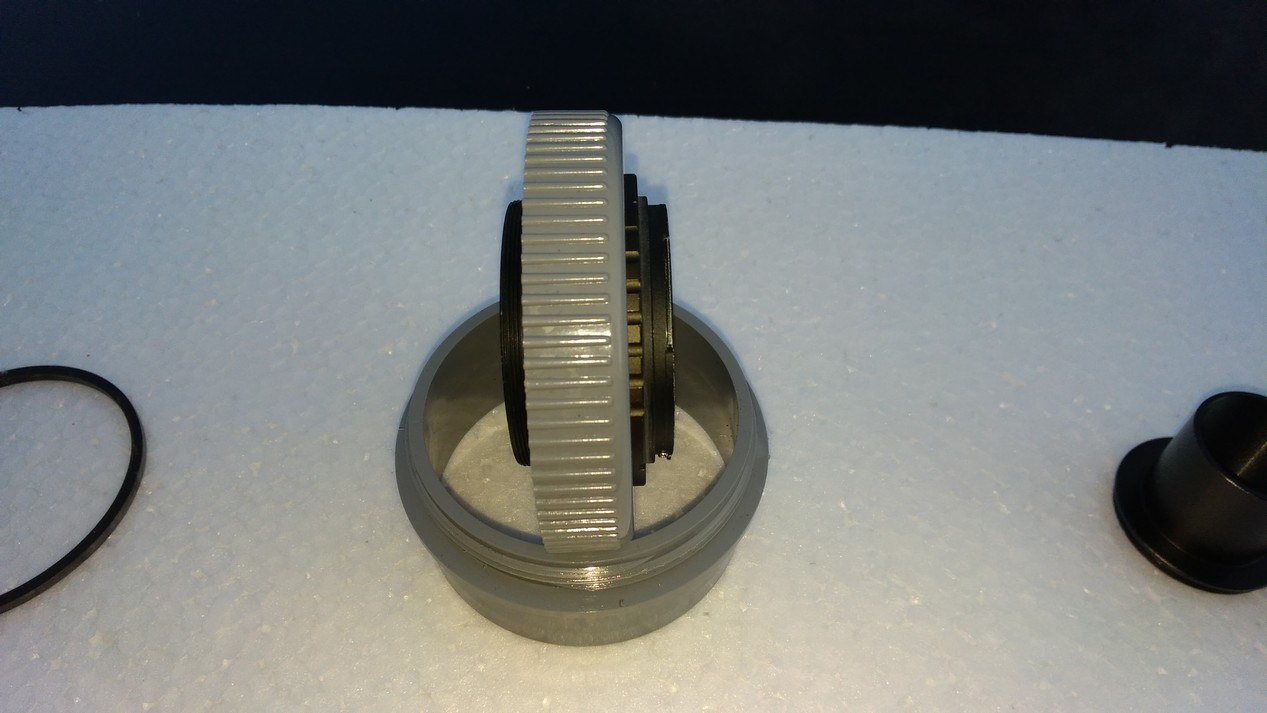

Après, je me complique un peu la vie avec le réemploi de la bague EOS/hypercam qui traînait dans mon stock. Elle me sert simplement d'écrou et permet le centrage du tube par rapport au bouchon, et donc par rapport à la future optique.
Cependant, cette pièce vient en interférence avec le fil de masse d'où l'entaille exécutée au lapidaire.
Sur le net, vous trouverez des montages plus élaborés et plus légers, dont les pièces proviennent d'impressions 3D. Il y a un assemblage sympa qui ressemble à un vérin pneumatique, avec deux couvercles unis par des tirants en tige filetée. Les pièces imprimées peuvent être achetées en ligne.

En terme d'outillage utilisé, pour l'instant:
- une petite perceuse à colonne

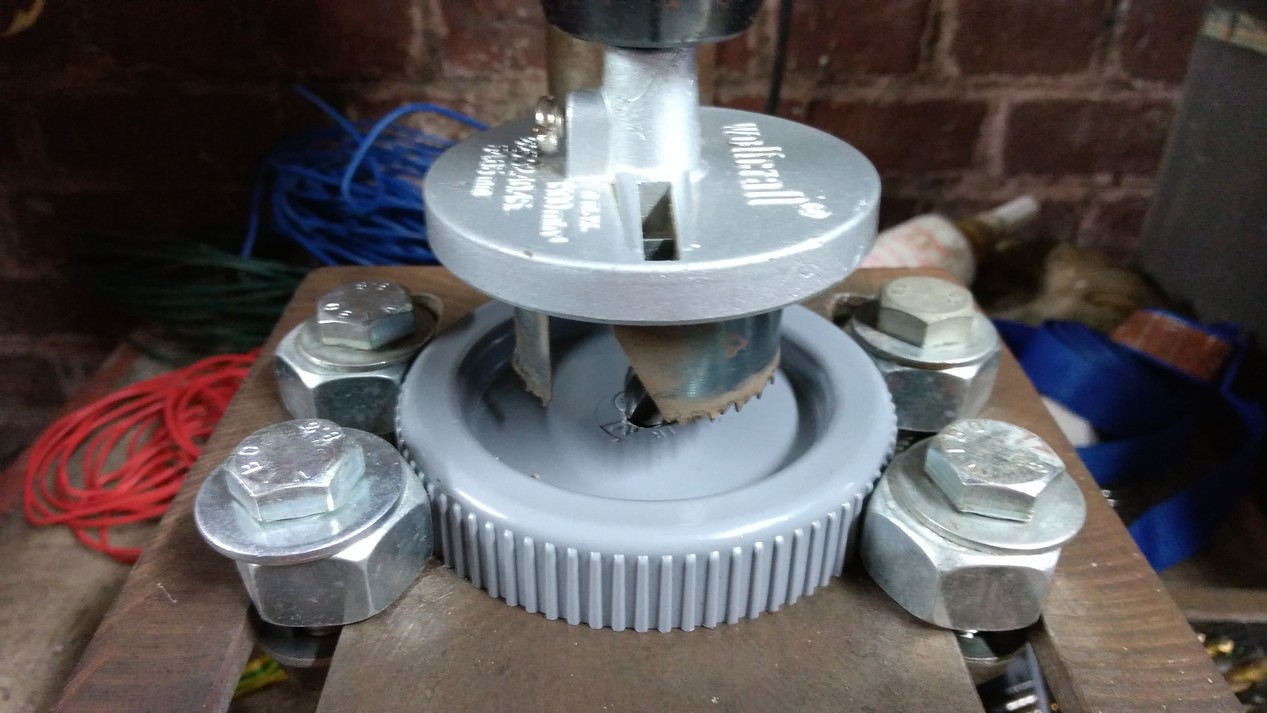

- une scie cloche pour le bois, je me suis servi du D45
- un jeu de forets
- une lime ronde
- fer à souder, pinces coupantes
- une alim 6V

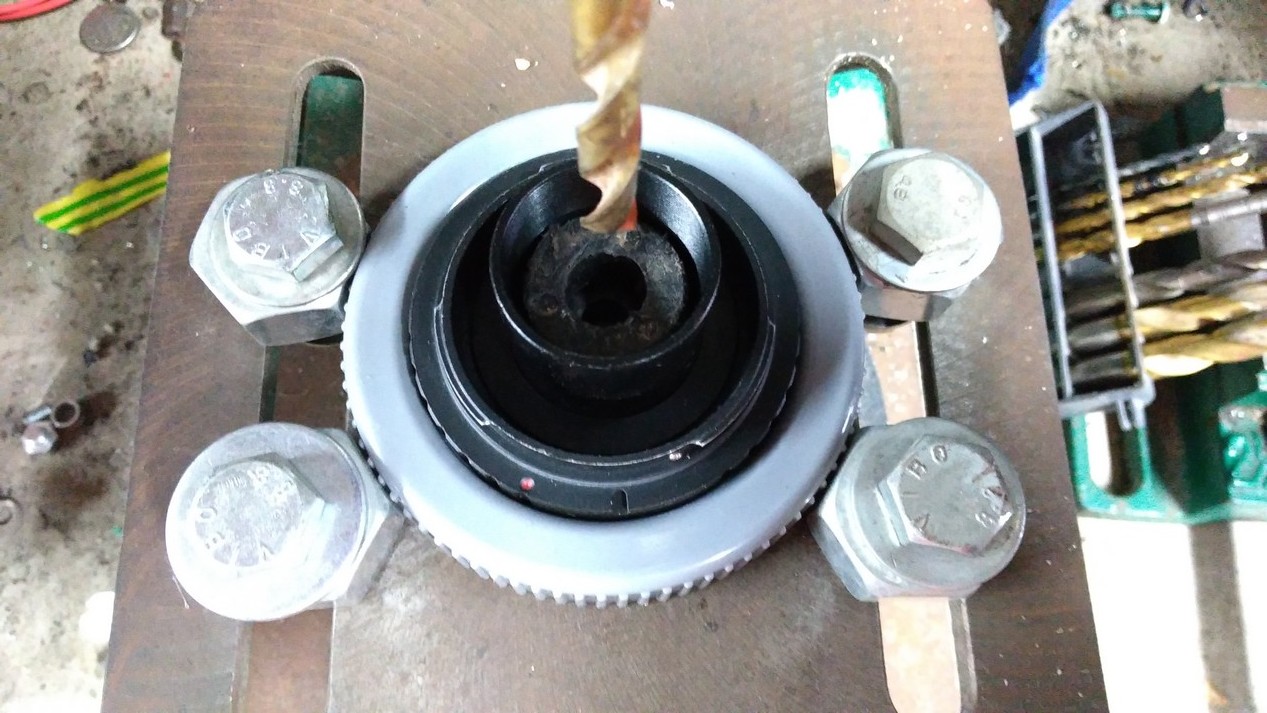

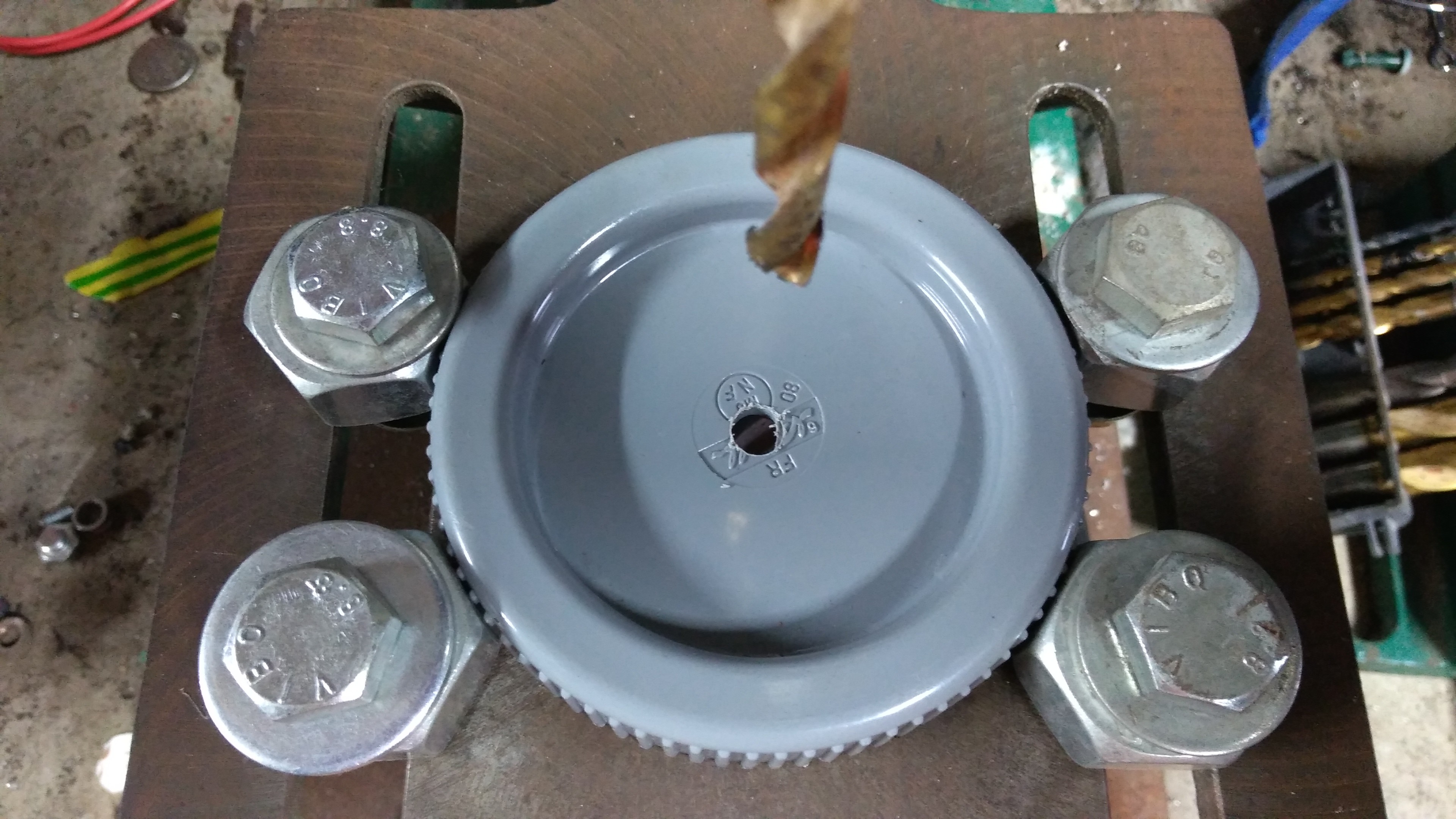

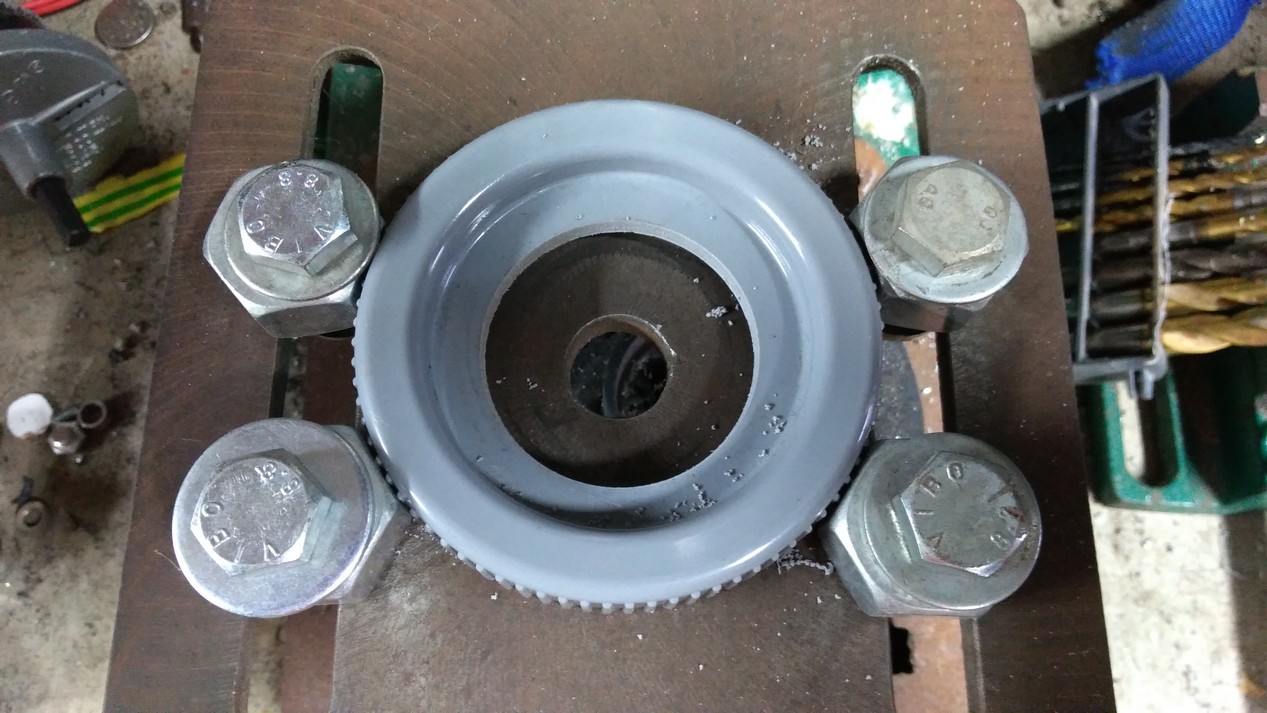

Pour percer le trou initial de centrage dans le bouchon Nicoll D80, placer une bague T2 qui se centrera parfaitement sur son diamètre extérieur (coup de bol).

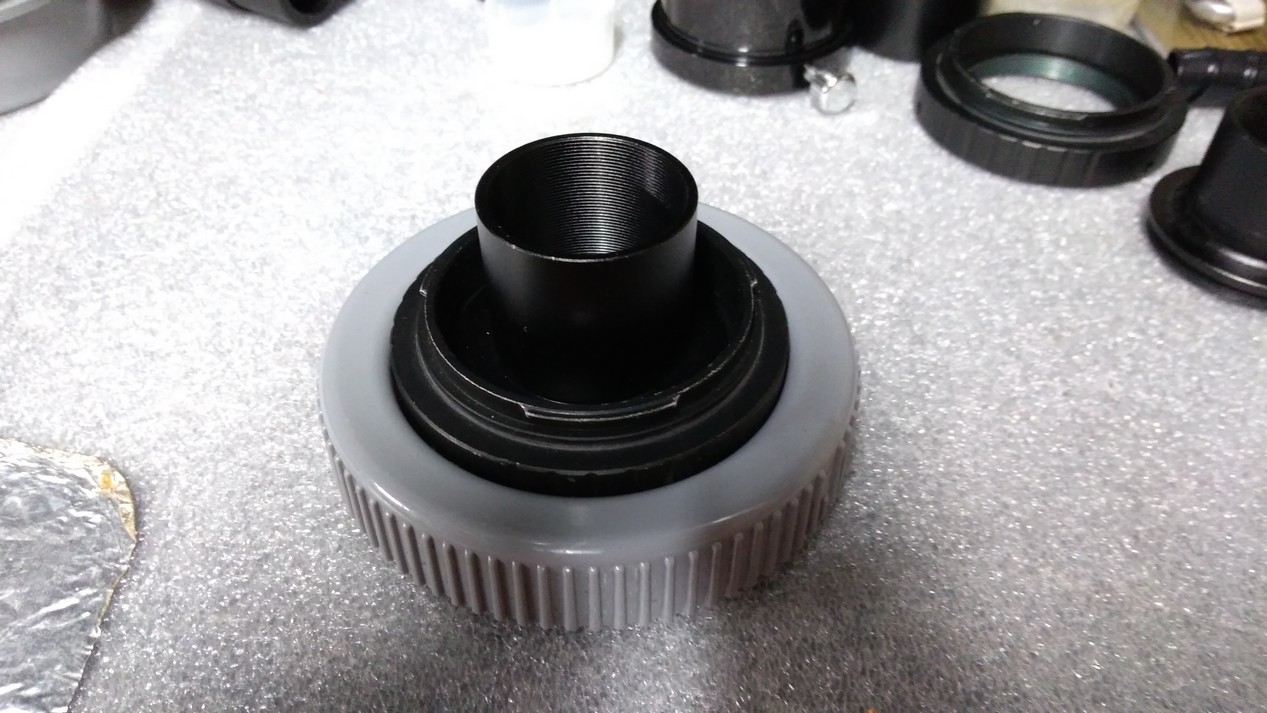

A l'intérieur de laquelle, j'ai simplement vissé l'adaptateur 1"25.
Enfin, dans ce dernier, j'ai inséré ce que j'avais sous la main pour encore réduire le diamètre, soit l'un des 3 pieds de l'embase du Dobson 300. :mrgreen:

Maintenant que vous m'avez mis en tête de gondole, j'ai la pression. :cafe:
Altair Hypercam 183C TEC PRO sur (SW Equinox 80/500 ED + AZ-EQ5) ou (objectif 50mm FD1.8 + trépied) ou (Dobson 300/1500 GSO) :lol:
:idea: ASI 120mc derrière un tube intensificateur H8079HP

Avatar de l’utilisateur
ouki
Messages : 1177
Inscription : mar. avr. 09, 2019 10:24 pm
Localisation : Perpignan

Projet d'oculaire à base de tube intensificateur P8079HP

Message par ouki » mar. oct. 22, 2019 5:37 pm

turbojf a écrit :
mar. oct. 22, 2019 1:15 pm
Sur le net, vous trouverez des montages plus élaborés et plus légers, dont les pièces proviennent d'impressions 3D. Il y a un assemblage sympa qui ressemble à un vérin pneumatique, avec deux couvercles unis par des tirants en tige filetée. Les pièces imprimées peuvent être achetées en ligne
Je suis preneur si tu as un lien
Car je souhaite monter et montrer des variantes a proposer pour les suivants ;)
Indisponible
Polaroïd de l'astro :mrgreen:
Perpignan oui j'aime bien pouvoir nous situer :shifty:
Pas assez de place pour le matos :shhh:
Adepte de l'imagerie moche :pray:

Avatar de l’utilisateur
kawa
Messages : 549
Inscription : jeu. mai 02, 2019 7:11 pm
Localisation : 03

Projet d'oculaire à base de tube intensificateur P8079HP

Message par kawa » mar. oct. 22, 2019 7:06 pm

Pour la perceuse y a plus
@ouki l'a transformée en support d'objectif :arrow:
c'était juste un petit intermède a 2 balles .
C'est super de nous montrer vos inventions pas a pas .
Vive les astro trouvetout . le @ouki a frappé la preuve :
Newton 150/750 PERL - EQ3-2 Motorisée -Celestron C9.25 - CG5 Goto - Altair IMX290 C et 183C PRO- Red 0.5-3.3- 6.3
Chaine Youtube : https://www.youtube.com/channel/UCVJhvK ... FBbfD8TdOQ
-

Avatar de l’utilisateur
ouki
Messages : 1177
Inscription : mar. avr. 09, 2019 10:24 pm
Localisation : Perpignan

Projet d'oculaire à base de tube intensificateur P8079HP

Message par ouki » mar. oct. 22, 2019 9:01 pm

Zette tous moqueur :snooty:

Trop fort @kawa j'ai bien rigolé.

Pour la perceuse elle as été effectivement transformé mais en tour a bois .

Bon aller je retourne au labo ca dort trop.....
Indisponible
Polaroïd de l'astro :mrgreen:
Perpignan oui j'aime bien pouvoir nous situer :shifty:
Pas assez de place pour le matos :shhh:
Adepte de l'imagerie moche :pray:

Avatar de l’utilisateur
turbojf
Messages : 432
Inscription : mar. juil. 09, 2019 1:33 pm

Projet d'oculaire à base de tube intensificateur P8079HP

Message par turbojf » mar. oct. 22, 2019 9:34 pm

ouki a écrit :
mar. oct. 22, 2019 5:37 pm
turbojf a écrit :
mar. oct. 22, 2019 1:15 pm
Sur le net, vous trouverez des montages plus élaborés et plus légers, dont les pièces proviennent d'impressions 3D. Il y a un assemblage sympa qui ressemble à un vérin pneumatique, avec deux couvercles unis par des tirants en tige filetée. Les pièces imprimées peuvent être achetées en ligne
Je suis preneur si tu as un lien
Car je souhaite monter et montrer des variantes a proposer pour les suivants ;)
https://www.shapeways.com/marketplace?tag=p8079hp
https://www.yeggi.com/q/p8079hp/
Altair Hypercam 183C TEC PRO sur (SW Equinox 80/500 ED + AZ-EQ5) ou (objectif 50mm FD1.8 + trépied) ou (Dobson 300/1500 GSO) :lol:
:idea: ASI 120mc derrière un tube intensificateur H8079HP

Avatar de l’utilisateur
ouki
Messages : 1177
Inscription : mar. avr. 09, 2019 10:24 pm
Localisation : Perpignan

Projet d'oculaire à base de tube intensificateur P8079HP

Message par ouki » mar. oct. 22, 2019 11:40 pm

Merci @turbojf ;)
Indisponible
Polaroïd de l'astro :mrgreen:
Perpignan oui j'aime bien pouvoir nous situer :shifty:
Pas assez de place pour le matos :shhh:
Adepte de l'imagerie moche :pray:

Lambda
Messages : 398
Inscription : mer. avr. 10, 2019 12:00 pm

Projet d'oculaire à base de tube intensificateur P8079HP

Message par Lambda » jeu. oct. 24, 2019 12:36 am

Salut les amis...

Passage hyper rapide, suis dans les Vosges avec mon petit monde.....

Turbojf, pour l usage du Sony DSC-WX1, si il est capable de faire de la macro, avec distance de mise au point réglable manuellement, genre 1-2 cm. Cela sera tout bon....

Je fais ça sur un de mes tubes avec un vieux DSC-HX1, mode macro, distance de mise au point réglée à un chouïa plus que 1cm, et ça marche nickel.

A+,
Lambda

Répondre
